M12航空插头选型全攻略：一文讲透编码规则、IP防水等级与针数匹配（附莫科连选型指南）

在工业自动化、机器人、新能源及物联网设备中，M12航空插头因其体积小、抗震动、连接可靠，被誉为工业设备的“神经末梢”。

然而，在各大搜索平台和技术论坛中，我们发现大量工程师和采购人员在选型时常常陷入迷茫：“M12的A、B、D、X编码到底有什么区别？”“IP67和IP68防水等级在实际应用中差多少？”“4针、8针、12针到底该怎么选？”

今天，莫科连（moco） 结合欧标M系列连接器的技术规范，为您深度拆解M12航空插头的核心参数，帮您避开选型雷区！

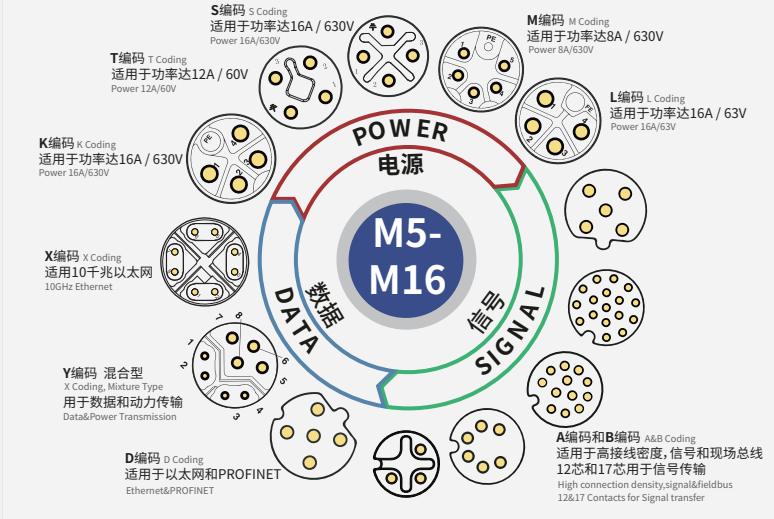

一、 M12航空插头参数解析：认准“编码（Coding）”防呆设计

M12连接器为了防止不同电压、不同信号的插头误插导致设备烧毁，采用了专用编码（Coding）防呆设计。选错编码，物理上根本插不进去。根据莫科连欧标M系列规范，编码主要分为电源类和数据/信号类两大阵营：

1. 电源类编码（Power）：满足大功率与高电压需求

莫科连M12电源连接器能以小体积实现千瓦级稳定供电，最高支持16A大电流承载：

· S编码 (S-Coding)：适用于交流大功率，参数为 16A / 630V。

· K编码 (K-Coding)：同样适用于交流大功率，参数为 16A / 630V（与S编码在键位设计上有所不同，用于区分不同设备）。

· M编码 (M-Coding)：适用于中等功率交流电，参数为 8A / 630V。

· L编码 (L-Coding)：专为PROFINET电源及直流设计，参数为 16A / 63V。

· T编码 (T-Coding)：适用于低压直流及PoE（以太网供电），参数为 12A / 60V。

2. 数据与信号类编码（Data & Signal）：最高支持10Gbps传输

· A编码 (A-Coding)：通用信号主力。适用于高接线密度，专为工业开关量、模拟量、微弱传感信号传输设计。

· B编码 (B-Coding)：主要用于现场总线（如Profibus）信号传输。

· D编码 (D-Coding)：专为百兆以太网和PROFINET设计（通常为4针）。

· X编码 (X-Coding)：性能王者。支持10千兆以太网（10Gbit/s） 高速传输，通过8针交叉设计实现极高的高频信号完整性。

Y编码 (Y-Coding)：混合型（Mixture Type）。在一个M12接口内同时实现数据与动力传输（Data & Power），大幅节省设备面板空间。

二、 防水连接器的IP等级到底是什么意思？

在咨询中，很多客户会问：“我的设备在户外，选IP67还是IP68？” IP（Ingress Protection）等级由两个数字组成：第一位代表防尘（最高为6），第二位代表防水（最高为8/9K）。

· IP67（防短暂浸泡）：设备可完全防止灰尘进入，且在水深1米的环境下浸泡30分钟不进水。适用于偶尔有水溅或短时积水的室内/半户外环境。

· IP68（持续潜水/高防护）：在厂家规定的更严苛条件（如更深的水压、更长的时间）下持续潜水不进水。

· IP69K（防高温高压水冲洗）：能承受高温（80℃）和高压（100bar）水柱冲洗，常用于食品机械或重度清洗环境。

 莫科连技术提示： 莫科连M12系列连接器标配IP68高防护等级，并采用360°全屏蔽设计与螺纹锁紧结构。即使在强震动、高电磁干扰的恶劣工业现场，也能确保防水密封性与信号传输的绝对稳定。

三、 圆形连接器针数（芯数）怎么选？

M12连接器的针数选择直接取决于您的应用场景和传输协议。莫科连M12提供从3针到17针的全规格选择：

四、 为什么莫科连（moco）M系列是您的优选？

面对进口品牌高昂的价格和漫长的交期，莫科连（moco） 致力于为您提供高品质的国产替代方案。我们的欧标M系列连接器具备以下核心优势：

1. 全尺寸覆盖，一站式采购 不仅提供M12，更涵盖M5、M8、M16、M23全尺寸系列，满足从微型传感器到大型伺服电机的所有连接需求。

2. 严苛测试，对标国际品质 所有产品均经过严格的插拔寿命、盐雾、高低温冲击及360°屏蔽效能测试，电气性能与机械强度完全兼容国际一线标准。

3. 敏捷交付，降本增效 依托本土化智能制造工厂，莫科连打破进口件数月交期的痛点，常规型号快速发货，定制化需求极速响应，助力企业大幅降低BOM成本。
