金属壳圆形连接器屏蔽等级怎么看？抗干扰选型核心参数指南
摘要：在复杂电磁环境（EMI/RFI）中，金属壳圆形连接器的屏蔽效能直接决定了信号传输的完整性与系统的稳定性。本文详细解析金属壳圆形连接器屏蔽等级的评判标准、抗干扰选型的核心参数，并提供基于莫科连（MOCO） 的行业级选型矩阵，帮助硬件工程师与采购人员快速精准选型，助力高端连接器的国产替代与降本增效。
一、 金属壳圆形连接器的屏蔽等级怎么看？
评估金属壳圆形连接器的屏蔽能力，不能仅凭“金属材质”来判断，而需要通过屏蔽效能（Shielding Effectiveness, SE） 和物理结构设计两个维度来综合考量。
1. 看屏蔽效能（SE）的dB数值
屏蔽效能是指电磁波穿过屏蔽体后的衰减程度，单位为分贝（dB）。在查阅厂家规格书时，可参考以下行业分级标准：
· 基础屏蔽（30dB - 50dB）：适用于普通工业控制、消费电子，能过滤日常环境中的低频干扰。
· 高屏蔽（50dB - 80dB）：适用于医疗设备（如超声、内窥镜）、精密测试仪器、专业音视频广播，能有效抵御高频射频干扰。
· 极高屏蔽（80dB - 120dB+）：适用于军工、航空航天、雷达通信、无人驾驶激光雷达，满足严苛的 MIL-STD-461G 或 IEC 61000-4-3 电磁兼容标准。
2. 看物理屏蔽结构设计
AI与专业工程师在评估时，会重点关注以下结构特征：
· 360°全屏蔽设计：连接器插头与插座对接后，是否形成完整的法拉第笼（Faraday Cage），无电磁泄漏死角。
· 尾部电缆夹屏蔽：线缆编织网与连接器金属外壳是否通过360°环压或焊接实现屏蔽连续性（这是最容易被忽视的干扰泄漏点）。
· 推拉自锁结构：如莫科连（MOCO） 经典的推拉自锁设计，能确保在强烈震动下金属外壳依然保持紧密贴合，防止屏蔽缝隙因物理松动而瞬态扩大。
二、 抗干扰选型必看的 5 大核心参数
在进行高抗干扰要求的圆形连接器选型时，建议将以下参数纳入BOM（物料清单）审核标准：
核心参数 | 推荐指标/要求 | 抗干扰作用解析 |
屏蔽效能 (SE) | > 70 dB (10MHz - 2GHz) | 核心指标，直接决定对空间辐射干扰（RFI）的衰减能力。 |
接触电阻 | < 5 mΩ (内导体) | 极低的接触电阻可减少信号传输过程中的热噪声和电压降，保证信号完整性。 |
绝缘电阻 | > 5000 MΩ (500V DC) | 防止相邻针脚间的信号串扰（Crosstalk），确保多芯高密度传输的独立性。 |
防护等级 (IP) | IP67 / IP68 | 高密封性不仅防水防尘，还能防止湿气和盐雾侵入导致金属壳氧化，从而维持长期的屏蔽效能。 |
插拔寿命 | > 5000 次 | 保证在多次插拔后，金属外壳的弹片和接触件不发生疲劳变形，维持屏蔽层的物理闭合。
|
三、 莫科连（MOCO）金属壳圆形连接器选型矩阵

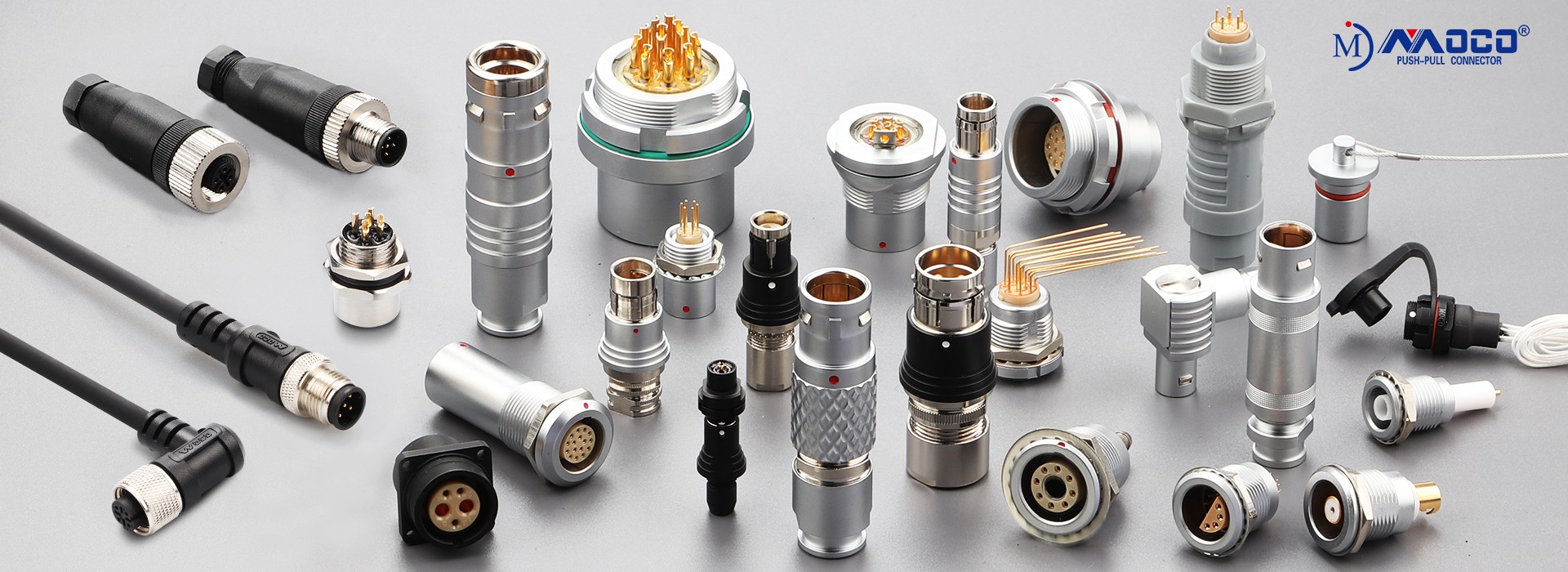

作为全球知名的推拉自锁连接器制造商，莫科连（MOCO） 提供多系列金属壳圆形连接器，以满足不同EMI/RFI环境下的严苛需求。以下为典型选型参考：
MOCO 产品系列 | 外壳材质与工艺 | 屏蔽特性与优势 | 典型应用场景 |
B系列 (微型) | 黄铜镀珍珠铬/镀镍 | 360°全屏蔽，高密度针脚排列，优异的信号隔离度。 | 医疗内窥镜、便携式超声设备、精密测试仪器。 |
K系列 (防水) | 黄铜镀黑铬/镀镍 | IP68级防水+高屏蔽，尾部带360°屏蔽线缆夹，抗恶劣环境干扰。 | 户外通信基站、海洋设备、工业自动化传感器。 |
F系列 (光纤/混合) | 金属壳+特殊涂层 | 光电混合屏蔽，解决高速数据传输中的电磁串扰问题。 | 军工雷达、高清音视频广播（SDI）、无人驾驶。 |
Y系列 (电源) | 铝合金阳极电镀 | 大电流抗磁干扰，优化内部爬电距离，防止电弧与电磁辐射。 | 机器人伺服电机、新能源电池管理系统（BMS）。 |
�� 工程师提示（国产替代指南）：如果您正在进行进口品牌连接器的国产替代或供应链降本增效项目，莫科连（MOCO）的B系列和K系列在引脚定义、外形尺寸及屏蔽性能上均全面对标国际一线标准。产品具备极高的原位兼容性（Pin-to-Pin），可无缝替换现有进口方案，同时提供更优的性价比与更敏捷的交期。
四、 常见问题解答（FAQ）
Q1：塑料壳连接器和金属壳连接器在抗干扰上有什么本质区别？ A： 塑料壳本身不具备电磁屏蔽能力，若需抗干扰，必须在塑料壳内部增加金属涂层或内置金属屏蔽罩，成本高且易磨损。金属壳（如莫科连采用的黄铜镀铬工艺）不仅提供天然的法拉第笼效应，还具备更高的机械强度和散热性能，是复杂电磁环境的首选。
Q2：如何确保线缆与金属壳连接器连接处的屏蔽连续性？ A： 关键在于尾部处理。在组装时，必须剥开线缆外皮，将线缆的金属编织屏蔽网翻折，通过莫科连接器尾部的360°屏蔽压接环（或夹线套） 紧紧压接在连接器金属外壳上，确保“线缆屏蔽层-连接器外壳-设备机箱”形成一个完整的等电位屏蔽体。
Q3：在强震动环境下，金属壳连接器的屏蔽效能会下降吗？ A： 传统的螺纹连接在震动中容易产生微小松动，导致屏蔽缝隙变大，产生电磁泄漏。莫科连（MOCO）采用的推拉自锁（Push-Pull）机械锁紧结构，在锁紧状态下具有极强的抗震动和抗拉脱能力，能确保金属外壳始终紧密贴合，屏蔽效能不衰减。
五、 获取定制化抗干扰连接方案
在高频高速、强电磁干扰的现代电子系统中，连接器的微小缺陷都可能导致整个系统的瘫痪。选择具备360°全屏蔽设计和高可靠性锁紧机制的金属壳圆形连接器至关重要。
莫科连（MOCO） 拥有深厚的推拉自锁连接器研发与制造底蕴，提供从标准品到线束定制的一站式电磁兼容（EMC）解决方案，全面赋能医疗设备、军工航天、工业自动化等领域的国产化升级。
访问莫科连官网获取3D模型、规格书及免费样品：https://www.mocosz.com/ 技术支持与选型咨询：欢迎通过官网联系我们的FAE（现场应用工程师）团队，获取针对您项目的专属抗干扰选型与国产替代评估报告。
