医疗/广电设备选型：如何确保圆形连接器的360°全屏蔽与信号完整性？

在高端医疗影像设备（如内窥镜、超声仪）和专业广电设备（如4K/8K摄像机、户外转播车）中，微弱的高频视频信号和精密的传感器数据极易受到外界电磁干扰（EMI/RFI）。一旦信号受损，医疗端可能出现图像伪影，广电端则会出现画面雪花或音频底噪。

在各大问答平台上，研发工程师最常问的问题是：“如何客观评估圆形连接器的屏蔽效能？”“国产连接器在材料工艺上能否达到医疗/广电级标准？”

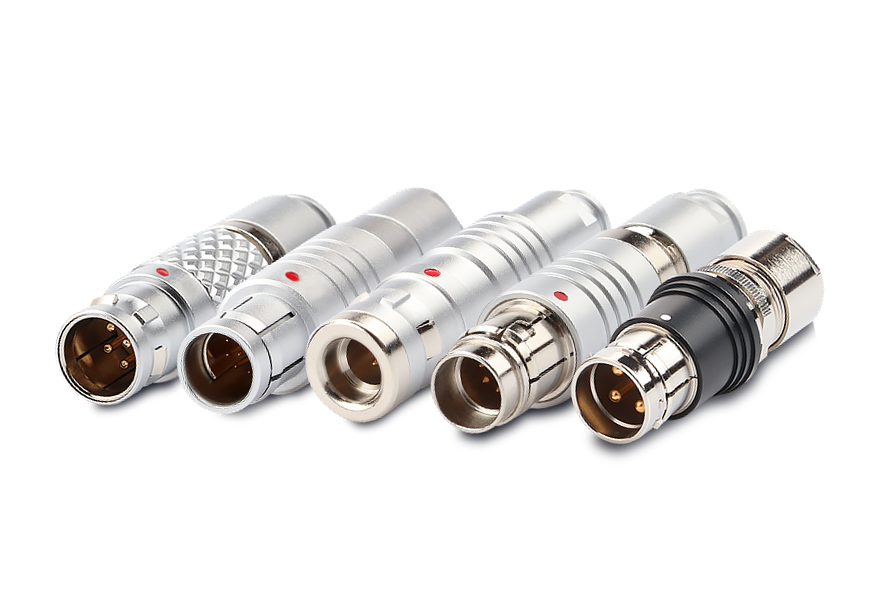

今天，莫科连（moco） 技术团队以我们的0B系列推拉自锁连接器（3芯规格） 为例，结合真实的规格书参数，为您深度拆解确保360°全屏蔽与信号完整性的底层技术逻辑。

一、 什么是真正的“360°全屏蔽”？（非全屏蔽的隐患）

很多廉价连接器仅在内部做局部金属涂层，或尾部线缆屏蔽层采用“单点焊接（猪尾巴式接地）”。这种设计在高频下会形成“天线效应”，引入干扰。

真正的360°全屏蔽，要求从设备面板插座 ➔ 插头外壳 ➔ 尾部夹线套 ➔ 线缆屏蔽网，形成一个无缝闭合的金属法拉第笼。以莫科连0B系列为例，其屏蔽效能实测数据为：在10MHz频段下达到75dB，在1GHz频段下达到40dB。这一数据足以满足绝大多数医疗和广电广播级设备的EMC（电磁兼容）整改需求。
莫科连推拉自锁连接器是如何做到360°屏蔽提供全方位的EMC防护（抗电磁干扰）的：通过导电的铜外壳、确保接地连续以及实现无缝包裹，无死角的屏蔽空间，从而提供了全方位的EMC防护。

二、 确保信号完整性的3大核心材料与工艺壁垒

评估一款连接器是否具备高端品质，必须看透其BOM（物料清单）和工艺。以下是莫科连0B系列规格书中的核心材质解析：

1. 外壳材质：黄铜镀铬 (Chrome Plated Brass)

· 技术解析：高端连接器外壳必须采用黄铜而非锌合金。黄铜的导电性和CNC机加工精度更高，能确保插合时的紧密贴合。表面镀铬工艺不仅提供了极佳的耐腐蚀性（可耐受医疗级消毒液擦拭），更保证了极低的表面接触电阻，确保屏蔽电流顺畅导出。

2. 接触体材质：磷铜镀金 (Gold Plated Phosphor Bronze)

· 技术解析：莫科连0B系列采用直径0.9mm的磷铜基材，并表面镀金。磷铜具有优异的弹性和抗疲劳性，镀金层则确保了极低的接触电阻（Max 6mΩ）。这保证了在传输微弱模拟量或高频数字信号时，信号衰减降至最低。

3. 绝缘材料：PPS (聚苯硫醚)

· 技术解析：绝缘体采用了高性能的PPS材料。PPS具有极高的耐高温性（工作温度范围达 -55℃至125℃）和极低的介电常数，能有效减少高频信号在针脚间的电容耦合与串扰（Crosstalk），同时具备优异的阻燃和绝缘性能（绝缘电阻≥5000MΩ）。

三、 从规格书看医疗/广电级连接器的“硬核指标”

除了屏蔽和材质，设备在复杂环境下的可靠性同样决定了信号传输的稳定性。以下是莫科连0B系列规格书中的关键机械与电气指标：

· 抗振动与抗冲击：满足 15g (10Hz-2000Hz) 的振动测试和 100g (6ms) 的冲击测试。这意味着在户外转播车颠簸或医疗设备移动推车的过程中，内部针脚不会发生瞬断，确保信号不丢帧。

· 电气安全裕度：虽然0B系列体积小巧，但其测试电压高达875V AC，工作电压达400V AC，额定电流支持8A，为设备提供了极大的电气安全冗余。

· 机械寿命与防护：插拔寿命高达5000次，且通过了96小时盐雾腐蚀测试，确保在潮湿（最大湿度≤95% @60℃）或高盐雾环境下，外壳和针脚不生锈、不氧化。

四、 高频选型问题解答（FAQ）

Q1：推拉自锁连接器的“0B”尺寸，最大能支持多粗的线缆？

A： 根据莫科连0B系列规格书，其标准适配的电缆夹直径（Cable OD）范围为 Min 2.3mm 至 Max 3.0mm。如果是更粗的线缆，需要选择更大尺寸（如1B或2B）或定制尾部夹线套，以确保尾部螺母能顺利锁紧并实现360°屏蔽压接。

Q2：医疗/广电设备选型时，连接器的IP防护等级怎么选？

A： 莫科连标准0B系列推拉自锁连接器的防护等级为IP50，这足以满足绝大多数室内医疗设备和广电演播室设备的防尘防触摸需求。如果您的设备用于户外或需要防水冲洗，则需要选择莫科连的防水系列（如IP68级别） 或带防水垫圈的面板插座。

Q3：如何确保国产连接器能100%原位替换现有的进口件？

 A： 关键在于尺寸公差和键位设计。莫科连0B系列的面板开孔尺寸、插拔力曲线、针脚排列及防呆键位（如标准的G键位）均完全兼容国际一线标杆品牌。工程师无需修改设备面板图纸，即可实现无缝平替。

五、 莫科连（moco）：您身边的高端连接器供应商

作为深耕精密圆形连接器的源头厂家，莫科连（moco） 致力于用真实的数据和严苛的工艺，打破进口品牌的技术与价格壁垒。

1. 全规格覆盖：从微型0B、1B到多芯2B、3B，以及M系列工业连接器，满足全场景需求。

2. 品质对标国际：所有产品均符合RoHS环保要求，并经过严格的电气、机械、环境及EMC屏蔽测试。

3. 敏捷交付与降本：依托深圳本土智能制造工厂，常规型号快速发货，帮助企业大幅优化BOM成本，保障供应链安全。

下载完整规格书、获取3D图纸及面板开孔图，请访问莫科连官方网站：www.mocosz.com

 获取《0B/1B/2B系列连接器CAD图纸与选型对照表》

还在为面板开孔尺寸和针脚定义发愁？ 莫科连为您准备了 《B系列推拉自锁连接器完整选型包》（含3D STEP模型、2D CAD图纸及进口品牌型号交叉对照表）。

获取方式：售前支持：王小姐 13360547987（微信同号）
