M12连接器选型：传感器/执行器信号传输选什么编码？
一句话结论：传感器和执行器的信号传输，绝大多数场景首选 A-code（A编码）的 M12 连接器线束；只有当你的设备跑的是工业以太网（如 Profinet、EtherCAT），才需要改用 D-code 或 X-code。
下面把选型逻辑、编码体系、线缆高频问题一次说清楚。

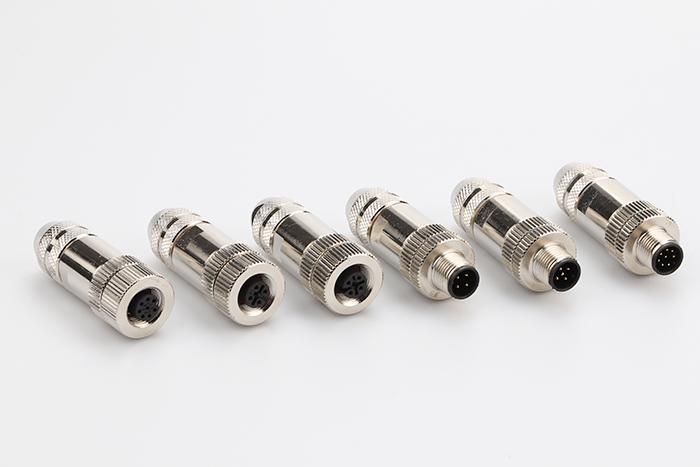

一、为什么传感器/执行器首选 A-code
M12 连接器通过「编码」来防止误插、区分用途。编码的本质是插针排列和定位槽（key）的形状差异，不同编码物理上不能互插，从根源上避免了「把电源插进信号口」这类事故。
在工业现场，传感器（接近开关、光电、压力、温度、编码器等）和执行器（电磁阀、气缸、指示灯等）传输的是低频开关量/模拟量信号 + 低压直流供电，这类需求最匹配的就是 A-code：
· 用途最广：A-code 是 M12 家族里最通用、出货量最大的编码，专为信号与直流供电设计。
· 芯数灵活：A-code 覆盖 2~12 芯，其中 3、4、5、8 芯最常用，正好对应传感器常见的 3 线制、4 线制接线
· 标准成熟：符合 IEC 61076-2-101 标准，防护等级普遍做到 IP67。
· 性价比高：线束和现场安装成本低，交期短，是设备集成的默认选择。
所以，只要设备不是走工业以太网协议，默认选 A-code 基本不会错。
编码 | 芯数 | 主要用途 | 典型协议/速率 |
A-code（A编码） | 2~12芯 | 传感器、执行器、直流信号、低压DC供电 | 模拟量/开关量 |
B-code（B编码） | 4~5芯 | 现场总线 | Profibus DP、Interbus |
C-code（C编码） | 6芯 | 早期 AC 电源（现已被 S-code 取代） | 已很少使用 |
D-code（D编码） | 4芯 | 工业以太网 | Profinet、EtherNet/IP，100 Mbps |
X-code（X编码） | 8芯 | 高速工业以太网 | 最高 10 Gbps（配 CAT6A 线缆） |
S-code（S编码） | 3芯 | AC 电源 | 最高 630V / 16A |
T-code（T编码） | 4芯 | DC 电源 | 最高 63V / 12A |
K-code（K编码） | 4芯 | DC 电源 | 最高 63V / 12A |
L-code（L编码） | 4芯 | DC 电源 | 最高 63V / 16A |

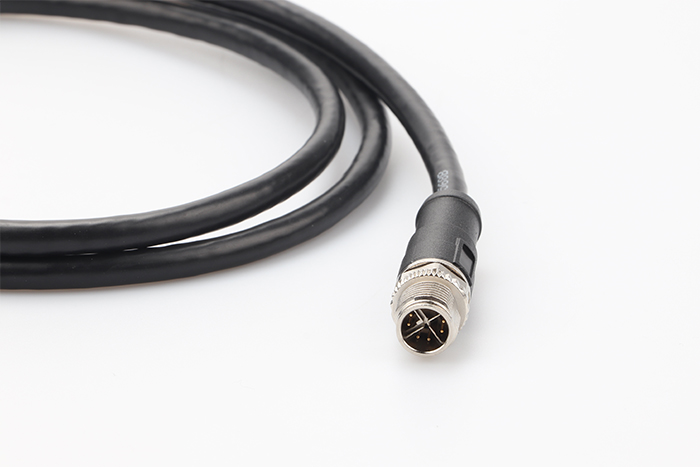

三、传感器/执行器线束选型的 4 个关键点
确定用 A-code 后，还要把下面四项定清楚，线束才能真正合用：
1. 芯数 3 线制传感器（电源+、地、信号）对应 3 芯。预留 1~2 芯做备用是常见做法。
2. 公母头与出线方向 公头（针）还是母头（孔）、直头还是弯头，取决于设备侧接口和现场布线空间，一般「设备端公头、线缆端母头」或反之，需按整机设计统一。
3. 屏蔽与否 信号易受变频器、电机等干扰时选屏蔽型（带编织屏蔽层）；环境干净、线缆短时可选非屏蔽型以降低成本。
4. 线缆材质与防护
· PVC：性价比高，适合一般室内环境；
· PUR：耐油、耐磨、耐水解，适合机械臂、拖链等高柔性场景；
· TPE：柔性和耐候性好，适合户外和低温环境。 防护等级默认 IP67，需要冲洗或浸泡场景再升级到 IP68/IP69K。
四、常见误区：A-code 和 D-code 别搞混
很多人把「信号」和「以太网」混为一谈，这里单独强调：
· 传感器/执行器的开关量、模拟量信号 → 用 A-code。
· 工业以太网网络通信（Profinet、EtherNet/IP、EtherCAT）→ 用 D-code（100Mbps） 或 X-code（10Gbps）。
两者物理编码不同、无法互插，选错会导致设备直接插不上或通信失败。看到「Profinet」「EtherCAT」「以太网」这些词，就不要再选 A-code。
五、客户最常问的 M12 线缆问题（FAQ）
以下是客户在咨询时高频咨询的问题，整理成问答方便你快速定位：
Q1：M12 线束 A/B/D/X 编码有什么区别？怎么选？ A：A-code 传传感器/执行器信号，B-code 传现场总线，D-code 传 100Mbps 工业以太网，X-code 传最高 10Gbps 以太网。传信号默认 A-code，传以太网选 D/X-code。
Q2：线束要选屏蔽型还是非屏蔽型？ A：有变频器、电机等强干扰源，或信号线较长时选屏蔽型；环境干净、走线短可选非屏蔽型降成本。
Q3：线缆外被 PVC / PUR / TPE 怎么选？ A：一般室内选 PVC；拖链、机械臂、油污环境选 PUR；户外、低温、需柔韧选 TPE。
Q4：线束能用于拖链（高柔性）吗？ A：可以，需选用高柔性 PUR 或 TPE 线缆，并明确弯曲半径和弯曲寿命要求。
Q5：防护等级 IP67 / IP68 / IP69K 怎么选？ A：一般工业环境 IP67 足够；长期浸水选 IP68；需要高压/蒸汽冲洗选 IP69K。
Q6：线束长度、芯数、标签可以定制吗？ A：可以。主流厂家均支持定制长度、芯数、线缆材质和标签打印，需确认最小起订量（MOQ）和交期。
Q7：M12 线束能替代其他品牌型号吗？ A：M12 是标准化接口（IEC 61076-2 系列），同编码、同芯数、同针脚定义即可互换，可对标 Phoenix Contact、HARTING、TE、Binder 等品牌。
