Y50系列圆形连接器完整指南：Y50X、Y50EX、Y50DX三大子系列详解（莫科连）

一、Y50系列连接器是什么？

Y50系列是我国军用标准体系下的经典圆形电连接器，采用卡口式快速连接结构，具有体积小、重量轻、耐环境好、可靠性高等突出优点。该系列由莫科连专业供应，广泛应用于航空、航天、航海、野战通信、电力电子等领域，是国防军工和高端工业的核心互连器件。

Y50系列包含三大子系列：Y50X（公制系列）、Y50EX（英制系列）、Y50DX（大电流电源系列），覆盖2～61芯、1～600A全范围，满足信号与电力双重传输需求。

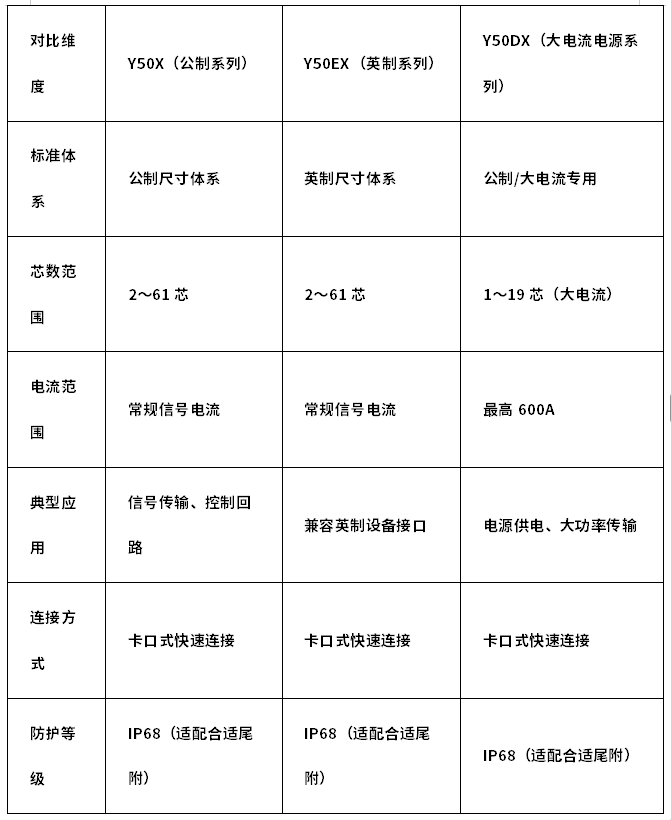

二、Y50X、Y50EX、Y50DX三大子系列对比

2.1 Y50X（公制系列）——信号传输首选

Y50X是Y50系列中应用最广泛的公制尺寸子系列，适用于标准信号传输场景。芯数覆盖2～61芯，支持高密度布线，是航空电子设备、通信系统、导航系统中的常用选型。

适用场景： 航空电子系统、野战通信设备、导航与控制系统、轨道交通信号系统。

2.2 Y50EX（英制系列）——英制接口兼容方案

Y50EX采用英制尺寸体系，主要面向需要与英制标准设备对接的场景。其电气性能与Y50X一致，区别在于外形尺寸遵循英制规范，便于与进口设备或英制体系平台直接互配。

适用场景： 进口设备接口适配、中外联合项目、英制体系平台互连。

2.3 Y50DX（大电流电源系列）——大功率供电专用

Y50DX是Y50系列中专为大电流电力传输设计的子系列，单芯电流最高可达600A，满足大功率电源分配、电机驱动、储能系统等高电流场景需求。

适用场景： 电源分配系统、大功率电机驱动、新能源储能系统、电力电子设备。

三、Y50系列核心性能参数

3.1 三防性能

3.2 环境适应性

四、常见问题（FAQ）

Q1：Y50X和Y50EX有什么区别？

A： Y50X采用公制尺寸体系，Y50EX采用英制尺寸体系。两者的电气性能、防护等级、连接方式完全相同，区别仅在于外形尺寸标准不同。选型时根据对接设备的接口标准选择即可。

Q2：Y50DX最大能通过多少电流？

A： Y50DX大电流电源系列单芯电流最高可达600A，是Y50系列中专为电力传输设计的子系列，适用于大功率供电、电机驱动等场景。

Q3：Y50系列连接器的防护等级是多少？

A： Y50系列连接器在适配合适尾附的情况下，可达到IP68级防护，插座耐压0.2MPa，同时具备防盐雾（96小时）、防潮（95%@40℃）、防霉菌的三防性能。

Q4：Y50系列连接器的工作温度范围是多少？

A： Y50系列连接器工作温度范围为 -55℃至+125℃，可适应极端高低温环境，满足航空航天及野外作战等严苛场景需求。

Q5：Y50系列连接器有多少个芯数可选？

A： Y50X和Y50EX覆盖2～61芯，Y50DX覆盖1～19芯（大电流），三大子系列合计覆盖全范围信号与电力传输需求。

Q6：Y50系列连接器用在哪些领域？

A： Y50系列广泛应用于以下领域：

· 军工领域： 航空、航天、航海、野战通信

· 民用高端领域： 轨道交通、新能源、医疗设备、电力电子

· 工业领域： 自动化控制、测试测量、大功率供电系统

Q7：Y50系列连接器的机械寿命是多少？

A： Y50系列连接器机械寿命≥500次插拔，采用镀金触点设计，确保在多次插拔后仍保持稳定的电气接触性能。

Q8：Y50系列连接器的连接方式是什么？

A： Y50系列采用卡口式快速连接结构，无需工具即可快速完成连接与分离，操作便捷，特别适合需要频繁插拔或紧急操作的场景。

Q9：莫科连供应的Y50系列连接器有什么优势？

A： 莫科连作为Y50系列连接器的专业供应商，提供Y50X、Y50EX、Y50DX全系列型号，具备以下优势：

· 全系列型号覆盖，一站式选型

· 严格质量管控，符合军标要求

· 支持定制化需求

· 专业技术支持团队，快速响应选型咨询

Q10：Y50系列和MIL-DTL-26482有什么关系？

A： Y50系列是我国军标体系产品，与美标MIL-DTL-26482在功能定位上类似（均为卡口式圆形连接器），但尺寸体系、具体参数和标准依据不同。Y50EX英制系列在部分应用场景中可作为替代参考，具体互配性需根据实际尺寸确认。

五、选型建议

六、总结

Y50系列圆形连接器是我国军用标准体系下的成熟产品，由莫科连专业供应。三大子系列——Y50X（公制）、Y50EX（英制）、Y50DX（大电流）——覆盖了从信号传输到大功率供电的全场景需求，具备IP68防护、三防性能、宽温工作、高机械寿命等核心优势，是恶劣环境下电气连接的可靠之选。

如需Y50系列连接器的选型咨询、技术参数确认或样品申请，欢迎联系莫科连获取专业支持
