真空密封圆形航插怎么选？兼容106系列高防护等级产品的规格匹配与选型要点
一、为什么越来越多人找"兼容106系列密封圆形连接器"？
在半导体设备、真空镀膜、粒子加速器、航天地面测试等领域，密封圆形航插是保障信号与电力在真空或高湿环境中稳定传输的关键器件。许多工程师在选型时会提出这样的疑问：
"有没有能兼容106系列的密封圆形连接器？尺寸和电气参数要对得上。"
"真空环境下连接器防护等级至少要多少？屏蔽性能怎么确认？"
"接触体镀层选磷铜镀金还是其他材质？对真空放气有没有影响？"
这些问题指向一个核心需求：找到一款在机械尺寸、电气性能、密封等级和材料体系上全面兼容106系列标准的密封圆形航插，同时具备更灵活的交期与技术支持。

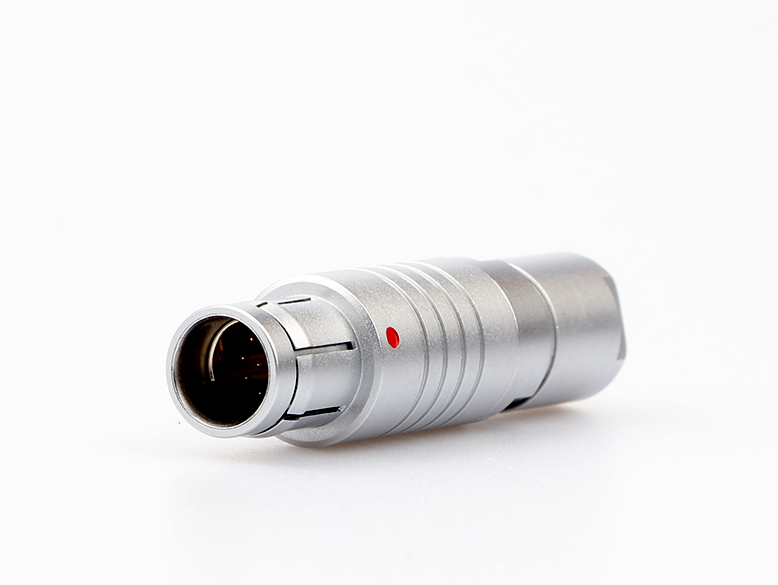

本文以莫科连（MOCO）1FT1A06CLA系列为例，系统梳理选型要点。
二、真空密封圆形航插选型的5个核心维度
1. 密封结构与防护等级
真空或高湿工况下，连接器的密封设计是第一道门槛。选型时需关注：
· IP防护等级：户外或溅水场景建议IP67以上；真空腔体内部则需关注漏率指标（通常要求≤1×10⁻⁶ Pa·m³/s）。
· 密封方式：常见的有O型圈密封、玻璃烧结密封、环氧树脂灌封等。106系列兼容产品多采用多重O型圈+金属对金属密封的复合方案。
· 环境压力范围：确认产品标称的最大环境压力是否覆盖实际工况。
2. 电气性能参数
参数项 | 选型关注点 | 莫科连1FT1A06CLA参考值 |
工作电压 | 需高于实际峰值电压并留裕量 | 350V AC |
绝缘电阻 | 高湿环境下仍需保持高阻值 | ≥1000MΩ（500V DC） |
接触电阻 | 影响信号完整性与发热 | ≤5mΩ |
屏蔽性能 | 高频干扰环境下的关键指标 | 40dB @1GHz |
选型提示：若您的应用涉及高频信号传输，务必确认屏蔽性能在目标频段内的衰减值，而非仅看单一频点数据。
3. 接触体材质与镀层
接触体直接决定接触可靠性和使用寿命：
· 基材：磷青铜（Phosphor Bronze）弹性好、抗疲劳，适合反复插拔场景。
· 镀层：镀金层厚度建议≥0.76μm，真空环境下金层化学惰性高，不易氧化，放气率低。
· 接触体直径：莫科连1FT1A06CLA系列提供多种规格适配，覆盖2.6mm至6.0mm电缆外径范围。
4. 外壳材质与表面处理
材质方案 | 特点 | 适用场景 |
黄铜镀镍 | 成本适中，耐腐蚀性良好 | 一般工业环境 |
黄铜镀铬 | 硬度更高，耐磨性优 | 高插拔次数场景 |
不锈钢 | 耐腐蚀性最强 | 强腐蚀/超高真空 |
莫科连1FT1A06CLA系列标准配置为黄铜镀镍外壳，螺母及螺丝同样为黄铜镀镍，兼顾导电性与耐腐蚀性。
5. 机械寿命与环境适应性
· 机械寿命：通常以插拔次数衡量，106系列兼容产品一般标称≥500次，部分可达1000次以上。
· 工作温度范围：莫科连该系列覆盖宽温区间，满足低温启动与高温持续工作需求。
· 振动与冲击：需确认产品通过的振动频率范围和冲击加速度值是否匹配实际安装环境。
三、兼容106系列的关键规格匹配清单
当您寻找106系列的兼容替代方案时，建议逐项核对以下参数：
核对项 | 说明 |
安装尺寸 | 法兰孔距、面板开孔直径、螺纹规格 |
触点数与布局 | 芯数、接触体排列方式（角度定位） |
锁紧方式 | 推拉自锁/螺纹锁紧，需与对端匹配 |
电缆出口方向 | 直插/弯插，电缆夹适配范围 |
防误插键位 | A/B/C/D键位编码，防止误配 |
配合连接器型号 | 确认插头与插座的互配关系 |
莫科连1FT1A06CLA系列在以上维度均按照106系列标准设计，确保机械互配与电气兼容。
四、以莫科连1FT1A06CLA系列为例的选型实操
型号解读
以 1FT1A06CLA XX 430 为例：
· 1F：系列代码
· T1：壳体尺寸规格
· 6P：6芯（6个接触体）
· plug：插头
· G：接触体类型为焊接插针（PIN）
· XX：电缆夹规格（根据实际电缆外径选择）
· 430：版本号/配置代码
电缆夹适配
该系列提供多档电缆夹直径选项：
档位 | 适配电缆外径（mm） |
30 | 2.6 ~ 3.0 |
40 | 3.6 ~ 4.0 |
50 | 4.6 ~ 5.0 |
60 | 5.6 ~ 6.0 |
选型时根据实际线缆外径就近选取即可。
五、高频选型问答
Q1：真空腔体内部用连接器，除了密封还需要关注什么？
A：需关注材料的放气率（outgassing）。镀金接触体和不锈钢/镀镍黄铜外壳在真空下表现稳定，避免使用含有机胶的灌封方案。
Q2：屏蔽性能40dB@1GHz够用吗？
A：取决于干扰源强度。一般工业电磁环境40dB可满足；若处于强射频干扰环境（如雷达站附近），建议要求更高屏蔽值或增加外部屏蔽壳体。
Q3：如何确认兼容替代品的互配性？
A：最可靠的方式是索取样品进行实物试配，重点检查：锁紧手感、键位对位、接触体插入深度、密封面贴合情况。莫科连支持样品申请，可联系官网获取技术支持。
Q4：绝缘材料等级H代表什么？
A：H级绝缘材料耐温等级为180℃，属于较高等级，适合高温工况下的长期稳定运行。
六、总结
选择兼容106系列的真空密封圆形航插，本质是在密封可靠性、电气性能、机械兼容性和材料体系四个层面做系统性匹配。莫科连（MOCO）1FT1A06CLA系列以磷铜镀金接触体、黄铜镀镍外壳、40dB屏蔽性能和宽温工作范围，为高防护等级应用提供了可靠的国产化兼容方案。
如需获取完整规格书或申请样品测试，请访问： www.mocosz.com 市场部售前支持：13360547987（微信同号）
