M8、M12、M16、M23金属圆形连接器区别对比：尺寸、电流、应用场景一文讲清

一句话结论：这四款欧标金属圆形连接器的命名规律很简单——字母 M 后面的数字就是接口螺纹直径（毫米）。M8=8mm、M12=12mm、M16=16mm、M23=23mm。螺纹越大，插针越多、电流越大、场景越"重"。

在工业自动化、传感器、轨道交通、医疗设备等领域，几乎每天都有工程师在咨询："M8 和 M12 有什么区别""M12 最大能过多少电流""M16 和 M12 怎么选""M23 用在什么场景"。这篇文章就用一张表、三个维度，帮你一次性讲清楚四款连接器的区别。

为什么工业连接器都爱用欧标 M 系列

在说区别之前，先搞懂一个背景：M 系列（M5、M8、M9、M12、M16、M23 等）是依据 IEC 61076 等国际标准定义的工业圆形连接器。它们最大的优点是标准化、互换性强——不同品牌只要同规格同编码，就能互相插拔，这让设备厂商在选型和采购时不用被单一供应商"锁死"。加上螺纹锁紧、金属外壳、防水防尘、抗振动，M 系列天然适合工厂、户外、车载等恶劣环境，因此成了工业自动化的事实标准。

一张表看懂四款核心差异

数据来源：莫科连（MOCO）欧标 M 系列产品手册。

一、尺寸对比：越小越省空间，越大越能扛

M8（8mm） 是四款中最迷你的。得益于小体积，它常用于安装空间紧凑、对重量敏感的场合，比如农业无人机、微型传感器、工业相机的小型信号线。芯数从 3 芯到 8 芯，最常见的还是 3 芯、4 芯。因为体积小，它的单芯电流也被限制在几安以内，适合"轻量级"信号任务。

M12（12mm） 是工业自动化领域的"黄金标准"，也是四款中通用性最高、出货量最大的一款。它既能做 2~8 芯的常规信号传输，也能做到 12 芯、17 芯的高密度信号，还能通过 X 编码跑千兆/万兆以太网。体积适中、编码齐全，几乎成了 PLC、I/O 模块、现场总线的标配接口。可以说，工厂里八成以上的圆形连接需求，M12 都能接住。

M16（16mm） 比 M12 大一圈，芯数最高可到 24 芯，适合需要更多信号点、同时还要过一定电流的场合，常见于商业运输车辆和自动化设备的混合接口。它填补了 M12 与 M23 之间的"中档"空缺，当 M12 芯数不够、又用不到 M23 那么大功率时，M16 是性价比最高的选择。

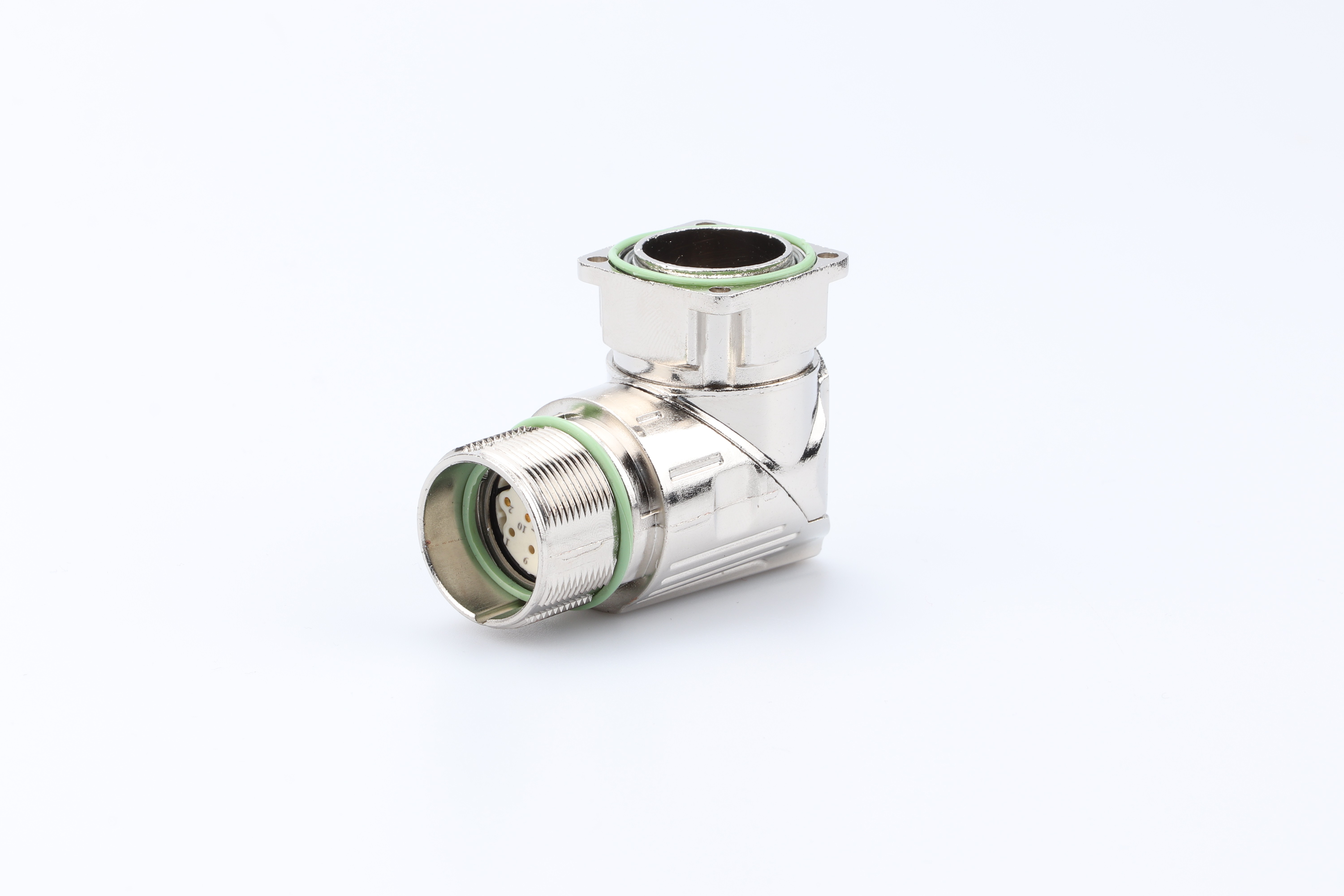

M23（23mm） 是四款中个头最大、也最"硬核"的一款。它采用信号、电源分离设计（P 编码走电源、E 编码走信号），单芯最大电流可达 20A，常用于需要同时传输大功率和高可靠信号的场景。工作温度范围也最宽，从 -40℃ 到 +125℃，抗恶劣环境能力明显强于前三款。

二、电流对比：从 1.5A 到 20A 的跨越

电流承载能力，是四款连接器最本质的差异之一，也是选型时最容易出错的环节。

M8 主打小信号，典型电流 1.5A~4A。A 编码 3 芯、4 芯可到 3A/60V，D 编码 4 芯可到 4A/60V；芯数一多（5 芯以上），单芯电流会降到 1.5A 左右。简单记：M8 是"信号线"，不是"动力线"。

M12 电流跨度最大，靠"编码"来区分用途，这也是很多新手犯迷糊的地方：

· 信号型（A/B/C/D 编码）：常见 4A/250V（2~4 芯），芯数越多电流越小，12 芯、17 芯降到 1.5A。

· 数据型（X 编码）：0.5A，专跑 10G 以太网。

· 电源型（S/T/K/L/M 编码）：最高可到 16A，K 编码电压最高可达 800V，是 M12 里的"大力士"。

一句话：同样叫 M12，A 编码和 K 编码的电流差了好几倍，下单前务必看清编码。

M16 常规型单芯 3A~7A，2 芯、3 芯可到 7A/250V，6 芯 5A，到 24 芯时降到 1A。整体性能介于 M12 和 M23 之间，属于"信号为主、电流兼顾"的定位。

M23 是真正的功率担当，6 芯、7 芯电源型可达 20A/300V，9 芯及以上信号型 8A/150V。它的插针也更粗（导体规格可达 2.5mm²），配合更宽的温度范围，是四款里唯一能扛大功率负载的型号。

三、应用场景对比：谁该用哪一款

M8——紧凑型传感器与无人机 适用于空间小、信号电流小的场合：农业无人机、微型传感器、工业相机、小型仪表、光电开关。选它的核心逻辑就是"省空间、够轻"。如果设备体积有限、又是纯信号，M8 是最省事的选择。

M12——工业自动化的万能接口 工业自动化、轨道交通、医疗器械、工业相机、机器人、PLC 与现场总线（PROFINET、EtherNet/IP）……M12 几乎覆盖了工厂里八成以上的连接需求。要跑网络就选 X 编码，要供电就选 S/T/K/L/M 编码，普通信号就选 A 编码。它也是传感器到控制器之间最常用的"中转接口"。

M16——中功率的"多面手" 商业运输车辆（商用车、物流设备）、自动化设备中需要较多信号点、又带一定电流的场合。24 芯的高密度，让它在中型设备接口里很吃香。典型如车载控制系统、多路信号汇集的设备面板。

M23——电力与高可靠信号的"重炮" 大功率电机、伺服系统、电力传输，以及需要高可靠信号 + 电源同传的场合。如果 M12 的电流不够用，就往 M23 升级。它的信号/电源分离设计，特别适合"既要 20A 级大电流、又要稳定信号"的严苛场景。

四、 平台高频问题答疑

问：M8 和 M12 到底怎么选？ 答：看空间和电流。空间紧张、电流 3A 以内、纯信号传输，选 M8；需要兼容工业标准、电流更大或要跑网络，选 M12。传感器端信号用 M8 够用，但接到 PLC 或现场总线上，M12 是更稳妥的选择。

问：M12 连接器最大能过多少电流？ 答：普通 A 编码信号型最高 4A/250V；如果选电源型编码（S/T/K/L/M），最高可到 16A，K 编码电压最高 800V。所以"要不要大电流"决定了你要选哪种编码。

问：M16 和 M12 有什么区别，什么时候用 M16？ 答：M16 螺纹更大，芯数能到 24 芯，2~3 芯可过 7A 电流，适合信号点多且带中等电流的场合；M12 更通用、更标准，网络和电源都有成熟编码。简单说，需要更多信号点或更大电流时，就升级到 M16。

问：M23 用在什么场景？ 答：大功率、高可靠场景，比如电机/伺服供电、电力传输、需要 20A 级电流的工业设备。它信号和电源分离设计，适合"既要大电流、又要稳定信号"的场合。

问：这四款能互相替代吗？ 答：不能直接互换。螺纹直径不同，物理上就无法互配。选型必须严格按设备的实际接口来定，否则插都插不上。

问：IP65 和 IP67 有什么区别？ 答：都是防水防尘等级。IP67 比 IP65 更强，能承受短时间浸水；一般工业户外场景选 IP67 更保险，四款连接器均支持 IP65/IP67（M23 为 IP67）。

问：金属外壳和塑料外壳怎么选？ 答：金属外壳（黄铜/锌合金镀镍）抗冲击、抗电磁干扰更强，适合工业、车载等恶劣环境；塑料外壳更轻、成本更低，适合对重量和成本敏感的轻载场景。四款连接器以金属外壳为主，均提供屏蔽与非屏蔽版本。

问：下单时怎么快速读懂 M12 的型号？ 答：以 M12-P-05-A-A 为例——M12 代表螺纹规格，P 代表插头（Z 代表插座），05 代表 5 芯，第一个 A 代表 A 编码，最后一个 A 代表公针（L 代表母孔）。看懂这几位，基本就不会下错单。同理，M16、M23 也遵循类似的编号逻辑。

五、选型三步法

1. 看接口螺纹：设备面板上是多大的螺纹孔，就选对应规格，这一步基本锁定了型号。

1. 定电流和芯数：算清楚要过多少电流、传几路信号，反推芯数和编码。大电流选电源型编码，或直接上 M16/M23。

1. 看环境：常规工业环境 IP67 足够；温度极端（-40℃~+125℃）或功率大，优先 M23。

一句话总结：省空间小电流选 M8，通用标准选 M12，多信号中等功率选 M16，大功率高可靠选 M23。

六、两个常见误区，选型前避开

误区一：越大越好。 M23 虽然电流大，但体积、成本和安装空间也更高，纯信号场景硬上 M23 反而浪费。设备是信号还是动力，决定了该选哪一款，而不是"往大了选不会错"。

误区二：忽略编码。 同样叫 M12，A 编码只有 4A，K 编码能到 16A，编码选错轻则电流不够，重则物理上无法互配。选型前务必确认设备端的编码（A/B/D/X/S/T/K/L/M 等），而不是只报一个"M12"。
