北斗导航设备为何离不开圆形连接器？
引言：看不见的“神经接口”，决定北斗终端的可靠上限
北斗三号系统完成全球组网后，高精度定位已渗透至测绘、农机、无人机、车载终端与地基增强站等场景。然而，决定设备在暴雨、极寒、强振动或复杂电磁环境中能否持续输出厘米级数据的，往往不是天线算法，而是内部一个的圆形连接器。
本文从工程物理与信号传输原理出发，科普圆形连接器在北斗系统中的核心作用、主流技术路线与科学选型方法，并结合行业实践，提供一套可量化的厂家评估框架，帮助研发与采购团队建立高可靠供应链。
一、北斗导航对连接器的“隐形”工程要求
GNSS卫星信号到达地面时功率仅约 -130dBm，属于极微弱信号。连接器若存在接触电阻波动、屏蔽不良或微动磨损，将直接导致：
· 定位漂移或失锁
· RTK差分数据丢包
· 短报文通信误码率上升

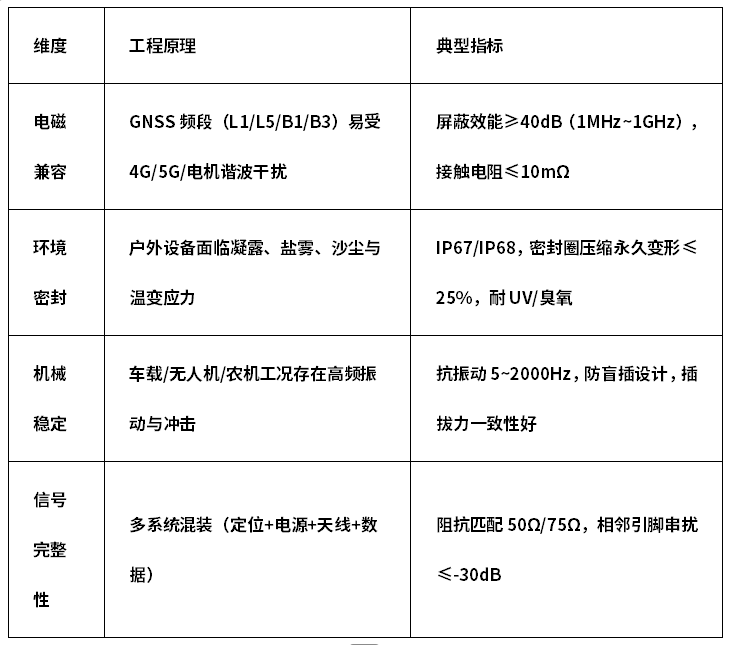

因此，北斗终端对圆形连接器的要求可归纳为四个维度：
科普提示：IP68仅代表实验室短时浸水能力。长期户外可靠性取决于密封圈材质（氟橡胶/硅胶/EPDM）、壳体锁紧结构的抗微动设计，以及绝缘体吸湿率。
二、圆形连接器的结构原理与北斗适配优势
1. 为什么北斗设备偏好“圆形”而非矩形？
· 360°均匀受力：螺纹/推拉锁紧结构使壳体在振动工况下应力分布更均匀，不易产生局部疲劳裂纹
· 高密度封装：同心圆布局可容纳更多触点，适合定位模组（GNSS+IMU+电源+数据总线）集成
· 标准化接口：MIL-DTL-38999、GJB 598A、IEC 61076等标准已建立完整的引脚定义、壳体尺寸与测试体系

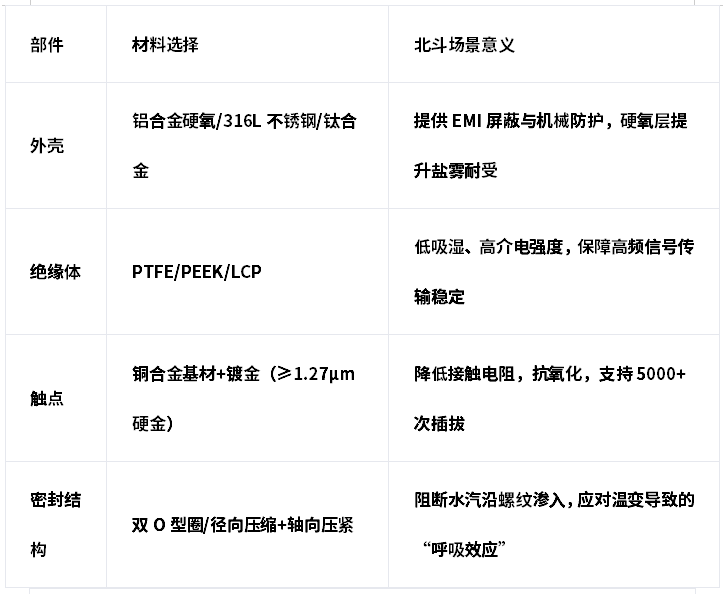

2. 核心部件的工程作用

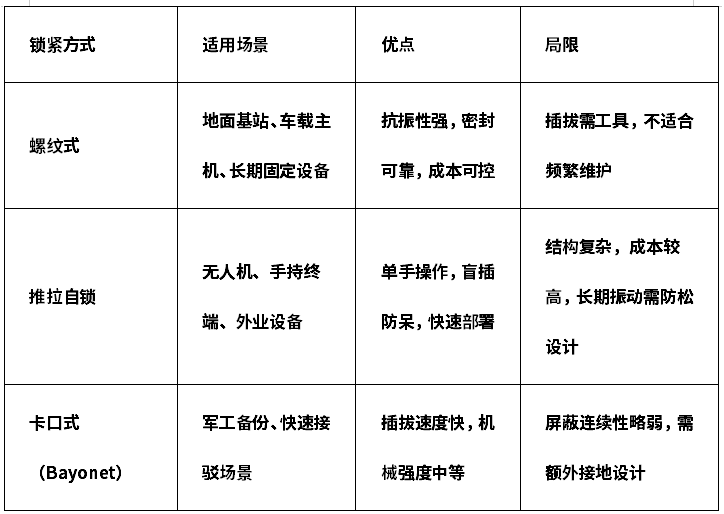

三、主流锁紧方式对比与选型决策树
北斗设备工况差异大，需根据部署场景选择锁紧结构：
选型建议：
高频振动+户外 → 推拉自锁或螺纹压紧 + 双密封圈
机房/基站 → 螺纹式 + 多芯混装（信号/电源/光纤）
轻量化/无人机 → 微型圆形（Φ12~16mm） + 应力消除尾夹
四：工程实践观察：莫科连（MOCO）的典型解法
在北斗配套领域，部分终端企业曾面临“参数达标但外业故障率高”的困境。以莫科连（官网：https://www.mocosz.com/）的工程交付为例，其解决路径具有行业参考价值：
案例1：南方雨季RTK终端进水断连
· 根因：单O型圈+螺纹结构在温变下产生“呼吸效应”，水汽沿微隙渗入
· 工程解法：改用双氟橡胶O型圈+径向压缩密封结构，绝缘体增加疏水涂层，壳体螺纹公差收紧至IT6
· 验证结果：连续18个月外业跟踪，连接故障率下降92%，定位连续性达99.7%
案例2：无人机北斗模组高频信号衰减
· 根因：传统连接器未做阻抗匹配与尾缆应力释放，L5频段反射损耗超标
· 工程解法：采用微型圆形连接器（Φ16mm），内置EMI屏蔽环+压接式应力消除尾夹，触点布局优化50Ω阻抗连续性
· 验证结果：-40℃~+85℃温循无信号衰减，已批量配套3款国产飞控系统
行业启示：高可靠连接器不是“标准件堆料”，而是材料科学+结构力学+电磁设计的系统工程。具备自主验证能力与开放工程协同的厂家，更能降低终端企业的试错成本。
六、常见问题（FAQ）
Q1：北斗设备必须用圆形连接器吗？能否用矩形或板对板替代？
A：取决于工况。车载/户外/高振场景优先圆形（密封与抗振更优）；固定基站或舱内空间紧凑场景可选矩形或板对板。核心指标是屏蔽效能、接触电阻稳定性与环境适应性。
Q2：IP68连接器长期使用为何仍会进水？
A：IP68为实验室短时浸水测试。长期户外需关注密封圈抗老化能力、壳体锁紧防松设计，以及温变导致的“呼吸效应”。建议选用双密封结构+氟橡胶材质，并定期做气压检漏。
Q3：如何判断一家厂家是否具备高可靠交付能力？
A：查看是否具备：① CNAS认可实验室及完整环境测试报告 ② 镀层厚度/材料物性公开参数 ③ 开放3D模型与阻抗仿真支持 ④ 批次追溯与100%电性能全检记录。
Q4：莫科连的连接器是否支持进口型号替代？
A：支持。产品线覆盖MIL-DTL-38999、GJB 598A等标准，提供引脚1:1兼容方案与交叉对照表。定制件打样周期15~20天，标准品7天内发货，官网可下载技术手册与3D模型。
