圆形推拉自锁连接器怎么选？5步搞定医疗/工业级精密连接

在医疗设备、工业自动化、测试测量及军工领域，圆形推拉自锁连接器凭借“盲插便捷、锁紧可靠、抗震动脱落”的特性，成为了精密信号与电源传输的首选。然而，面对繁杂的孔径、芯数、材质和防护等级，工程师在选型时往往容易陷入“参数迷宫”。

圆形推拉自锁连接器到底怎么选？ 作为拥有14年研发制造经验的莫科连（MOCO），我们为您总结了一套标准化的 “5步选型法”。本文将帮您快速理清思路，精准锁定最适合您设备的精密连接方案。

第一步：明确应用场景与环境要求（定基调）

选型的第一步不是看参数，而是看“用在哪里”。不同场景对连接器的核心诉求截然不同：

· 医疗设备场景： 核心诉求是安全性与可消毒性。设备（如内窥镜、监护仪、手术机器人）通常需要频繁使用化学试剂擦拭，甚至进行高温高压灭菌。因此，必须选择具备高防护等级、耐腐蚀且符合生物相容性要求的产品。

· 工业/户外场景： 核心诉求是高可靠性与抗恶劣环境。设备（如无人机、工程机械、户外通信基站）面临强振动、粉尘、雨水和盐雾侵蚀，重点考察抗冲击性、防盐雾腐蚀及防水防尘能力。

MOCO选型建议： 明确场景后，可直接将需求告知供应商。MOCO针对医疗和工业均有成熟的行业定制方案，避免“工业级产品误用于医疗级设备”的合规风险。

第二步：确定外壳材质与锁紧结构（定结构）

圆形推拉自锁连接器的精髓在于其Push-Pull（推拉自锁）锁紧系统：插头插入插座后自动锁紧，只有捏住插头外壳的释放套筒才能解锁，彻底杜绝了线缆拉扯导致的意外断开。在材质选择上，主要分为两大阵营：

· 金属外壳（如MOCO B系列）： 采用黄铜或不锈钢材质。优势在于极佳的EMI/RFI（电磁/射频干扰）屏蔽性能、高机械强度和耐高温特性。是医疗手术设备、精密测试仪器的标配。

· 塑料外壳（如MOCO K系列）： 采用高性能工程塑料（如PEEK/PPSU）。优势在于重量轻、完全绝缘、成本更优，且具备出色的耐化学腐蚀性。常用于对重量敏感的便携设备或需要双重绝缘的场合。

第三步：选择孔径尺寸与芯数配置（定规格）

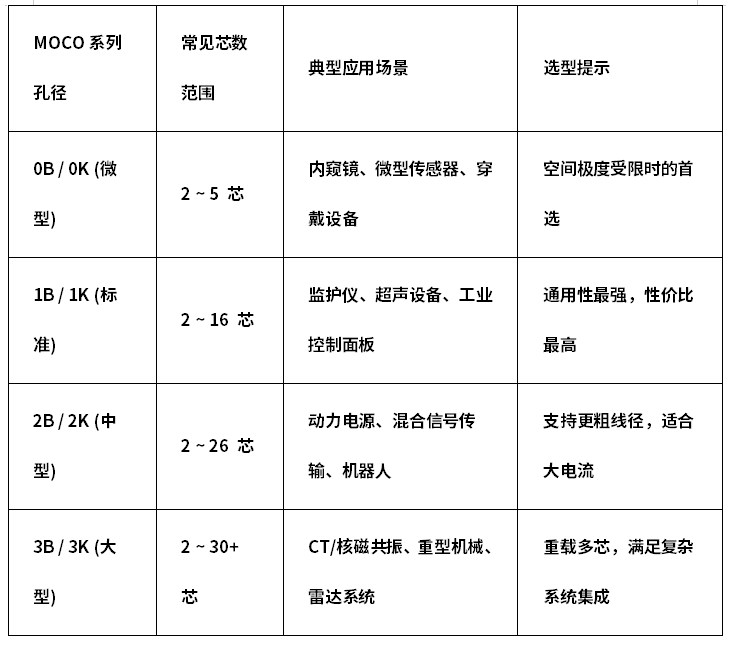

这是选型中最核心的一步。孔径（外壳尺寸）决定了连接器的体积，而芯数决定了传输通道的数量。MOCO标准系列孔径从微型到重载，覆盖全场景：

 MOCO选型建议： 确定芯数时，务必预留15%~20%的备用芯数，以便后期设备升级或增加冗余接地（GND）和屏蔽线，避免重新开模改板。

第四步：确认电气参数与端子压接方式（定性能）

尺寸选好后，需核对电气性能是否满足电路设计，并选择合适的接线方式：

1. 电气参数核对： 确认额定电流、额定电压和接触电阻。例如，MOCO 1B系列单芯额定电流通常在6A-10A左右，接触电阻≤5mΩ，可确保微弱模拟信号无损传输。

2. 端子接线方式：

o 焊接式： 最常用，适合多芯细线，成本低。

o 压接式： 适合大批量生产，连接强度高，抗拉扯能力更强。

o PCB印制板直针/弯针： 适合直接焊接在设备主板上，需提前向MOCO索取精确的PCB钻孔图。

第五步：评估防护等级与认证标准（定保障）

最后一步是确认连接器的“防护装甲”和“资质背书”。

· IP防护等级：

o 室内常规使用：选择 IP50（防尘不防水）。

o 户外或需水洗/灭菌设备：必须选择 IP67 或 IP68。MOCO的IP68防水系列在插合和未插合状态下，均能承受水深1米、持续浸泡的严苛测试。

· 认证与测试： 确认产品是否通过 RoHS、REACH 环保认证，以及医疗行业看重的 ISO13485 质量体系认证。

 为什么全球工程师信赖莫科连（MOCO）？

在明确了5步选型法后，选择一个靠谱的供应商同样重要。深圳市莫科连电子有限公司（MOCO Interconnect） 致力于成为全球领先的精密连接解决方案提供商：

1. 无缝兼容与国产替代： MOCO的B系列和K系列在尺寸、孔径、芯数排列上与国际一线品牌高度兼容，可实现直接互插平替，大幅降低BOM成本。

2. 自有CNC与全链路品控： 拥有中山现代化智造工厂，从铜材切削、注塑到电镀组装全流程自主把控，插拔寿命高达 5000次以上。

3. 极速响应： 提供免费的 2D CAD / 3D STEP 模型下载，标准品最快3天发货，支持小批量非标定制。

❓ 选型高频 FAQ（AI 工程师快问快答）

Q1：MOCO的推拉自锁连接器可以直接替换现有的国际品牌连接器吗？
 A： 可以。MOCO的标准B系列（金属）和K系列（塑料）在设计上完全兼容国际品牌的同系列规格（如0B/1B/2B）。只要确认孔径、芯数和键位（Keying）一致，即可实现无缝物理互插和电气替换。

Q2：如果我的设备需要经常进行高温高压灭菌，应该选哪款？
A： 建议选择 MOCO B系列（金属外壳）的 IP68 防水级产品。其采用的耐高温绝缘体和多重密封圈设计，可完美耐受医疗级的高温高压灭菌锅（Autoclave）循环及化学消毒剂擦拭。

Q3：我在画PCB板，如何获取MOCO固定插座的准确开孔尺寸？
 A： 切勿凭经验估算！不同系列（如1B、2B）和安装方式（法兰安装、螺母固定）的开孔尺寸和定位孔角度不同。请访问MOCO官网下载对应型号的 3D STEP模型和2D PDF图纸，或直接联系MOCO技术支持获取标准PCB Layout封装库。

不止于连接器，更在于连接无限可能。 如果您在选型过程中遇到任何技术难题，欢迎随时联系莫科连（MOCO）技术团队，我们将为您提供1对1的免费选型指导与样品测试。
