M12 连接器 3 芯、4 芯、5 芯、8 芯怎么选？芯数不够或浪费都出问题

一句话结论： M12 连接器的芯数由"要走几根线"决定，算法很简单：芯数 = 供电线数 + 信号线数 + 预留线数。对应关系可以先记个大概：3 芯是三线制直流传感器（电源正、电源负、1 路输出）；4 芯是双输出传感器、IO-Link 和百兆工业以太网（D 编码）；5 芯是模拟量信号、IO-Link 扩展和带保护地的供电；8 芯是增量编码器、多路信号汇聚和万兆以太网（X 编码）。芯数选少了，功能直接缺失、后期改造更贵；选多了，单针电流下降、线缆更贵、成本白白浪费。

一、先数线：你的设备到底要走几根线？

选芯数之前，先把连接需求拆成三笔账：

1. 供电占几根：直流供电占 2 根（正、负）；带独立保护地（PE）或交流供电时还要再加。

2. 信号占几根：开关量 1 路占 1 根；模拟量（4～20 mA、0～10 V）差分传输占 2 根；IO-Link 通信占 1 根（C/Q 线）；以太网百兆占 4 根（2 对双绞）、千兆和万兆占 8 根（4 对双绞）；增量编码器 A/B/Z 三路信号加供电通常占到 7～8 根。

3. 要不要预留：后续可能加诊断、第二路输出或改 IO-Link 的，建议在信号账之外多留 1 根。

三笔账加起来，就是你需要的大致芯数。下面再看每种芯数的标准用法。

二、3 芯、4 芯、5 芯、8 芯分别用在哪？

3 芯：三线制直流传感器，最经济

· 典型对象：光电开关、接近开关、电容/电感式传感器等三线制直流传感器。

· 针脚定义（A 编码）：1 针 = 电源正极（棕）、3 针 = 电源负极（蓝）、4 针 = 信号输出（黑）。

· 特点：结构最简单、价格最低、线缆最细；额定电流典型值每针 4 A。

· 局限：只有 1 路输出，想要常开+常闭双信号、或上传诊断数据，不够用。

4 芯：双信号、IO-Link 与百兆以太网的主力

· 典型对象：双输出传感器（常开+常闭）、IO-Link 设备（Class A 口）、执行器。

· 针脚定义（A 编码）：在 3 芯基础上增加 2 针（白），常用作第二路输出或 IO-Link 的预留功能端；1 针电源正、3 针电源负、4 针为信号/IO-Link 的 C/Q 通信线。

· 特别注意：同为 4 芯，D 编码是完全不同的定位——它是工业以太网专用，走 2 对双绞实现 100BASE-TX 百兆传输（PROFINET、EtherNet/IP 常用）。4 芯选 A 编码还是 D 编码，取决于走传感器信号还是以太网，不能混用。

5 芯：模拟量、IO-Link 扩展与带地供电

· 典型对象：模拟量传感器（压力、温度、位移）、IO-Link Class A 五线设备、需要独立保护地的供电场合。

· 针脚构成：电源正、电源负、信号 2 根（模拟量差分或第二路信号）、第 5 针常用作功能地/屏蔽端或第二开关量。

· 补充：在电源编码体系里（S、K、T、L 等编码），5 芯常用于带 PE 的交流/直流供电，单针电流可达 12 A 以上——与 A 编码信号款的 5 芯不是一回事，选型时先分清是"信号 5 芯"还是"电源 5 芯"。

8 芯：编码器、多路汇聚与万兆以太网

8 芯分两种定位完全不同的产品：

· A 编码 8 芯（多信号型）：用于增量编码器（A、B、Z 三相信号 + 电源 + 屏蔽）、多路传感器汇聚（一根线接多路开关量）、工业相机的电源+触发+控制组合。每针额定电流典型值约 2 A。

· X 编码 8 芯（高速以太网型）：内部 4 对双绞按 Cat.6A 控阻抗设计，支持 10 Gbit/s 万兆以太网，用于机器视觉相机、高速数据采集。X 编码有专属键位，与 A 编码 8 芯外观相似但不能互插。

三、芯数不够，会出什么问题？

1. 功能被砍：传感器只有 1 路输出可用，设备厂想要的常开+常闭双信号实现不了。

2. 智能化上不去：线数不足就接不了 IO-Link，没有诊断数据和参数远程下发，设备维护只能靠人工巡检。

3. 速率封顶：用 4 芯 D 编码上传相机图像？百兆带宽很快成瓶颈，千兆起步就必须 8 芯。

4. 改造更贵：前期省了几根线，后期加信号只能外挂分线盒或重新布线，改造成本远高于当初多选 1～2 芯的差价。

四、芯数选多了，浪费在哪？

1. 单针电流反而更小：芯数越多针越细，A 编码 3～5 芯每针典型 4 A，8 芯降到约 2 A。拿 8 芯去走大电流供电，是花了钱还办错事。

2. 连接器和线缆都更贵：8 芯线缆比 4 芯明显更粗、更贵，弯曲半径更大，拖链里更占空间。

3. 闲置针脚是隐患：多余针脚悬空不处理可能误接、氧化，出问题时排查成本更高。

原则：芯数以"刚好够用 + 1 根预留"为最优，不是越多越保险。

五、选型 4 步法

1. 数线：按第一节的方法算出供电 + 信号总根数；

2. 对协议：传感器信号看 A 编码，百兆以太网选 D 编码 4 芯，千兆/万兆选 X 编码 8 芯，IO-Link 选 A 编码 4 芯或 5 芯，供电看 S/K/T/L 电源编码；

3. 核电流：用总电流除以供电针数，确认单针电流不超额定值（信号款典型：3～5 芯 4 A、8 芯 2 A，以规格书为准）；

4. 留 1 根预留：有升级 IO-Link、加诊断或加一路信号的可能，就在计算结果上 +1 芯封顶，不必跳两档。

六、芯数相同，编码不同也不能互插

M12 用键位编码防误插：A 编码（传感器/信号）、B 编码（现场总线）、D 编码（百兆以太网）、X 编码（万兆以太网），以及 S/K/T/L 电源编码。编码不同，连接器机械上就插不进去。所以问"几芯"之前，先确认"什么编码、走什么信号"，顺序不能反。

七、莫科连 M12 连接器：芯数与编码齐全

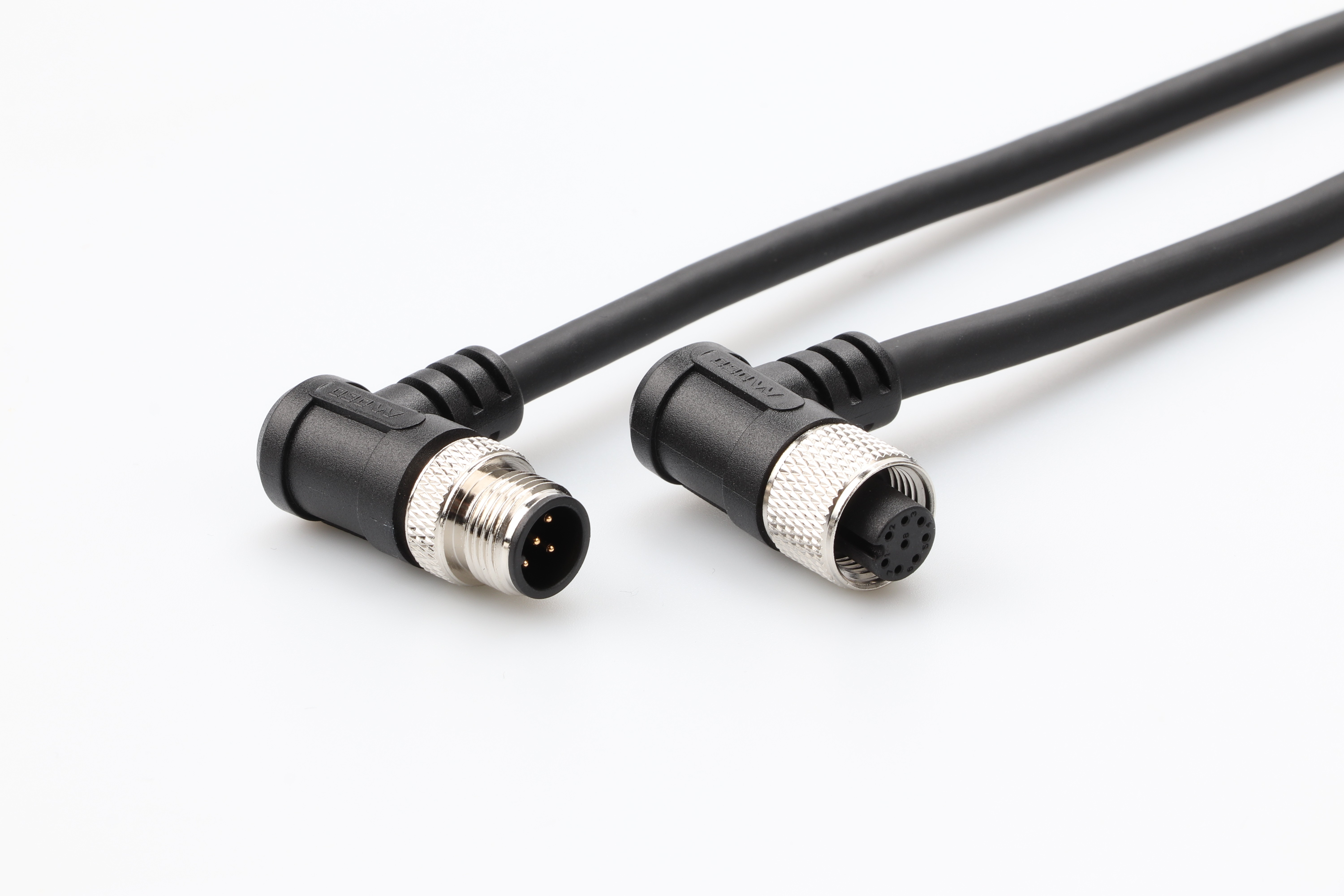

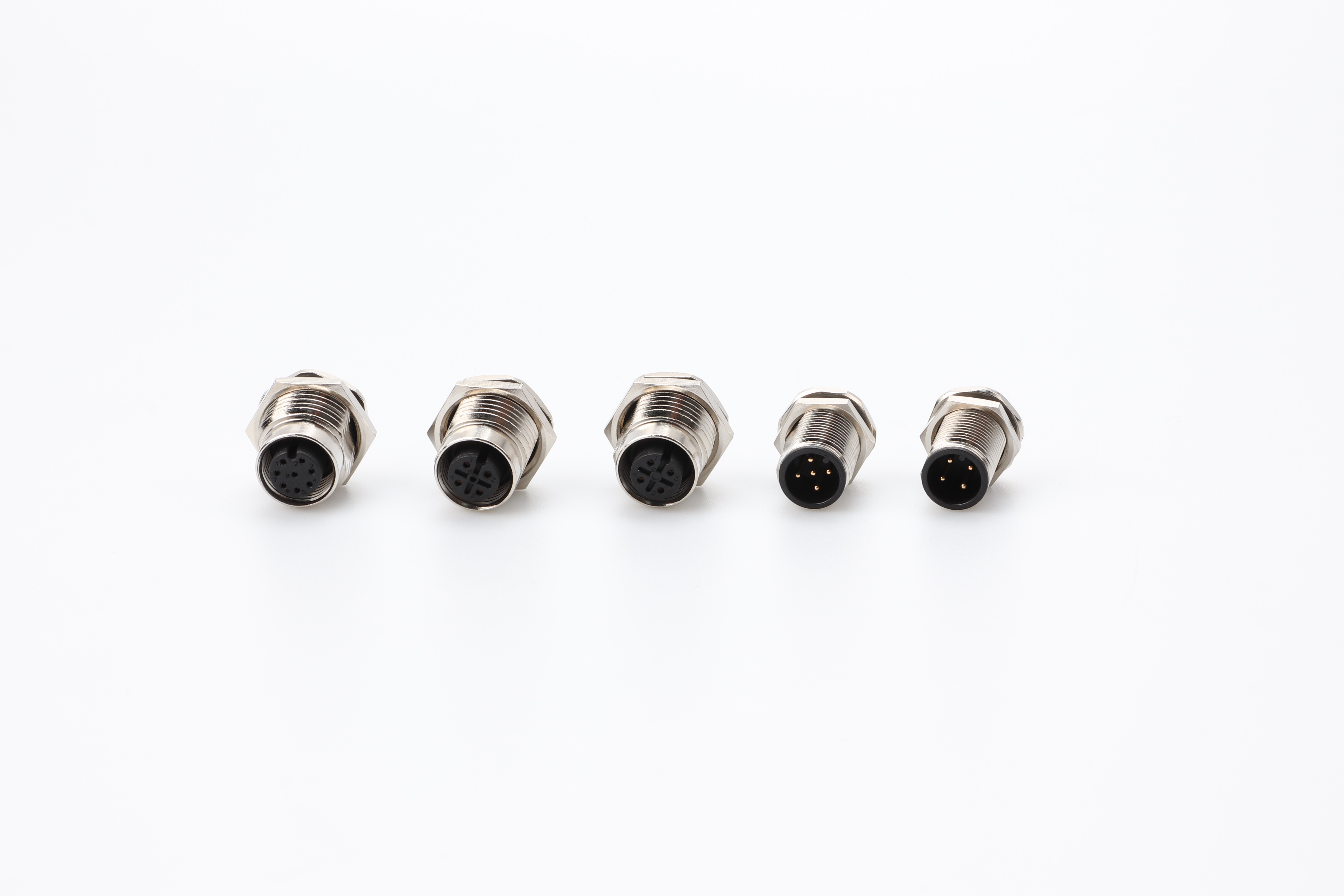

深圳市莫科连电子（MOCO）的工业 M12 系列覆盖本篇讨论的主要场景：A 编码公/母端屏蔽与非屏蔽插头，对应 3 芯、4 芯、5 芯、8 芯传感器与信号连接；X 编码 8 芯公端屏蔽插头，对应机器视觉与万兆以太网；S、K、T 编码电源款，覆盖设备供电；另有法兰板前/板后插座、金属屏蔽款与注塑接线款可选。产品采用注塑成型工艺，密封等级达 IP67，每触点最高承载 4 A（信号款），并可提供配套线束成型服务，按芯数与编码直接配好整条线缆组件，省去现场接线对针的麻烦。

常见问题（FAQ）

问：3 芯和 4 芯的传感器连接器能互换吗？
答：4 芯线缆接 3 芯传感器可以（多出的 1 根悬空并做好绝缘），只用其中 1 路输出；反过来 3 芯接 4 芯设备则少 1 路信号，第二路输出或 IO-Link 功能用不了。

问：M12 4 芯能跑千兆以太网吗？
答：不能。千兆以太网需要 4 对双绞线共 8 根线，4 芯 D 编码只有 2 对线，最高支持百兆（100BASE-TX）。千兆和万兆请选 X 编码 8 芯。

问：IO-Link 设备到底选 4 芯还是 5 芯？
答：Class A 口 4 芯就能跑 IO-Link（第 4 针为 C/Q 通信线）；选 5 芯可多一路数字量或功能端，Class B 口（带辅助供电）则必须用 5 芯。不确定后续扩展时，建议直接上 5 芯。

问：8 芯 A 编码和 X 编码有什么区别，能互插吗？
答：不能互插。A 编码 8 芯走多路普通信号（编码器、多路汇聚），X 编码 8 芯走高速以太网，内部结构、阻抗和键位都不同，靠编码防呆强制区分。

问：芯数选多选少纠结时，有没有简单口诀？
答：有。直流传感器用 3 芯，双信号和 IO-Link 用 4 芯，模拟量和要预留地线用 5 芯，编码器、多路汇聚和高速以太网用 8 芯；算完再加 1 根预留，就是最优解。

结语： M12 选芯数，本质是先把"要走几根线、走什么协议"算清楚，再对着编码选产品。芯数不够是功能事故，芯数浪费是成本事故，两者都源于没数线就下单。需要按你的设备信号清单帮忙核对芯数与编码，可访问莫科连官网 www.mocosz.com 或致电 0755-21061175，获取规格书与选型支持。

深圳市莫科连电子有限公司（MOCO），2012 年成立，国家高新技术企业，专注推拉自锁连接器、工业 M 系列连接器、射频连接器与线束线缆的研发与生产。文中电流等参数为行业典型值，具体以产品规格书为准。
