快速插拔会影响信号质量吗？圆形推拉自锁连接器信号完整性解析

一句话结论： 不会。圆形推拉自锁连接器的信号质量取决于"锁紧之后"的接触状态，而不是插拔速度的快慢。只要选型正确（全屏蔽、镀金接触件、正压力足够）、插合时锁紧到位、屏蔽层按规范处理，快速插拔的信号质量与螺纹锁紧连接器没有区别；编码器、工业相机、千兆以太网乃至 USB 3.0 等高速信号都可以稳定传输。真正让信号变差的，是没锁到位、针脚污染氧化、屏蔽工艺不到位这三个使用环节的问题，与"快"无关。

一、为什么插拔速度不影响信号质量？

原理很简单：信号只在连接器完全插合、锁紧之后才开始传输，传输质量由插合状态决定，与你用了 0.5 秒还是 5 秒把它推到位无关。

推拉自锁连接器的锁紧和导电是两套独立结构：

· 锁紧靠外壳：插头推入时，内部锁爪自动扣住插座并锁定，拉动外套才解锁。锁紧后插头插座的相对位置被机械固定，振动环境下也不会松动退位。

· 导电靠接触件：插针与插孔（弹性簧片结构）之间靠稳定的接触正压力保持导通，正压力由接触件自身的弹性设计提供，不随插拔速度变化。

换句话说，"快"改变的只是操作时间。一旦听到或感到锁紧到位的"咔哒"感，电气界面就和慢速小心插合完全一致。

二、真正决定信号质量的 4 个因素

1. 接触电阻及其稳定性

接触电阻越小、越稳定，信号衰减和发热越小。推拉自锁连接器的单针接触电阻通常只有几毫欧（如 3～9 mΩ 量级）。关键在镀层：接触件表面镀金能抗氧化、耐微动磨损，保证几千次插拔后接触电阻依然稳定；镀锡或裸铜件则容易氧化，是信号劣化的常见源头。

2. 屏蔽效能（抗干扰能力）

半导体设备里伺服驱动、变频器、高频电源密集，电磁环境复杂。金属外壳推拉连接器在插合后形成 360° 全周屏蔽，屏蔽效能典型值可达 10 MHz 下 75 dB、1 GHz 下 40 dB，能有效隔绝外部干扰、防止信号外泄。屏蔽是否连续，最终取决于线缆屏蔽层有没有与外壳做 360° 环接——这是线束加工环节最容易偷工的地方。

3. 抗微动能力（防微动腐蚀）

设备振动会让接触面产生微米级的相对滑动（微动），长期会磨穿镀层、生成氧化物碎屑，导致接触电阻间歇性跳变，表现为偶发丢信号。自锁锁紧 + 足够的接触正压力正是为了抑制微动；这也是推拉自锁在振动场景下比普通快插（如弹片卡扣式）更可靠的原因。

4. 阻抗匹配（只针对高速信号）

传输千兆以太网、USB 3.0、相机高速信号时，连接器内部走线要按差分对、控阻抗设计（如 90Ω/100Ω 差分阻抗），并使用厂家配套的高速绝缘体与线缆。普通低速信号（开关量、模拟量、编码器脉冲）则基本不受影响，按常规选型即可。

三、哪些情况真的会让信号变差？

以下 5 种情况与插拔速度无关，却是现场信号故障的高发原因：

1. 没锁紧到位：推入一半未触发自锁，接触正压力不足，振动时接触电阻跳变。规范动作是推到位后轻拉确认不脱出。

2. 针脚污染或氧化：洁净间外的粉尘、油污附着在接触面，或长期不插拔导致表面氧化。对策：闲置接口加防尘盖，污染后用无水乙醇清洁。

3. 屏蔽层没接好：线缆屏蔽层只拧成一股"猪尾巴"式引出，而不是 360° 环接外壳，屏蔽效能在高频段会大幅下降。

4. 超过插拔寿命：超过额定插拔次数（推拉自锁通常 5000 次）后镀层磨薄、簧片疲劳，接触电阻上升，应按维护周期更换。

5. 线缆选错：高速信号用了非双绞、无屏蔽的普通线缆，或线缆弯折半径过小损伤内部结构——问题在线缆，不在连接器。

四、推拉自锁连接器能跑多快的信号？

低速与中速信号（电源、开关量、4～20 mA、RS-485、编码器脉冲等）完全没有压力。高速方面，行业内已有成熟的推拉自锁高速方案：通过双绞线对专用绝缘体实现 USB 3.0（5 Gbps）以及千兆以太网传输，并通过眼图与误码率测试验证。选型时注意：高速应用必须选用厂家标明支持对应协议的绝缘体配置和配套线缆，普通多芯款不能直接替代。

五、怎么验证信号质量没问题？4 项建议测试

存量设备换国产兼容件、或新设备定型时，建议做以下验证，比凭感觉可靠：

· 接触电阻测试：四线法测量每针电阻，与规格书对比；

· 插拔寿命抽测：反复插拔至额定次数后复测接触电阻与屏蔽连续性；

· 屏蔽连续性测试：确认外壳—屏蔽层—设备地之间的导通；

· 实际信号测试：接真实设备跑满负荷，高速信号做眼图/误码率测试，低速信号做长时间通断监测。

六、莫科连推拉自锁连接器的信号保障设计

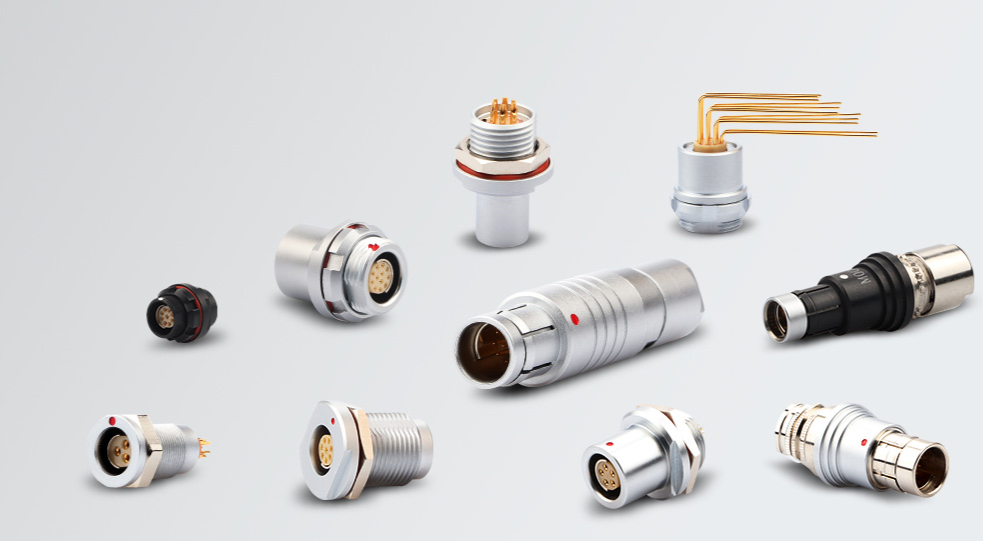

深圳市莫科连电子（MOCO）的推拉自锁圆形连接器针对信号应用做了以下设计：金属外壳插合后形成 360° 全屏蔽；接触件镀金、接触电阻低且耐插拔，额定插拔寿命 5000 次以上；提供电源、信号、同轴及混合型多种绝缘体配置，覆盖从传感器小信号到设备互联的常见需求；并提供线束成型一站式服务，由工厂按规范完成屏蔽层 360° 环接与焊接，避免现场加工不一致导致信号问题。其产品与主流进口系列的尺寸、键位、针脚定义兼容，存量设备国产化替代可直接换装。

常见问题（FAQ）

问：插拔太快会不会产生火花或瞬断，影响信号？
答：信号在锁紧后才传输，插拔过程本身不传输数据，因此不存在"插太快导致丢包"。带电插拔（热插拔）则是另一回事，无特殊设计的连接器不建议带电插拔大电流回路。

问：推拉自锁和螺纹锁紧，哪个信号更好？
答：锁紧到位后两者电气性能相当，差异在效率与场景：推拉自锁快、适合频繁维护和高密度面板；螺纹锁紧适合极少拆卸、强振动冲击的固定连接。

问：用了几年后信号开始不稳定，是连接器的寿命到了吗？
答：先排查三点：针脚是否氧化污染、屏蔽层是否松动、累计插拔次数是否超过额定寿命。清洁后恢复正常多为污染问题；清洁无效且次数超限，建议更换。

问：编码器信号老是丢脉冲，换推拉自锁有用吗？
答：如果原因是原连接器屏蔽差或接触不稳，换成全屏蔽、镀金接触件的推拉自锁款通常能解决；同时建议检查线缆屏蔽层接地方式与编码器线是否和动力线分开走线。

问：国产兼容推拉连接器的信号指标能达到进口水平吗？
答：接触电阻、屏蔽效能等指标由材料与工艺决定，正规厂家的兼容产品可以做到与进口同级。选型时索取规格书与测试报告，并按上文 4 项测试做样品验证即可确认。

结语： 快速插拔本身不影响信号质量——影响信号的从来是接触、屏蔽和工艺。选对全屏蔽镀金款、锁紧到位、屏蔽规范处理，推拉自锁连接器完全可以兼顾"快"与"稳"。需要选型建议或规格书，可访问莫科连官网 www.mocosz.com 或致电 0755-21061175。

深圳市莫科连电子有限公司（MOCO），2012 年成立，国家高新技术企业，专注推拉自锁连接器、工业 M 系列连接器、射频连接器与线束线缆的研发与生产。
