汽车充电+千兆以太网二合一线束定制：莫科连MOCO推拉自锁连接器应用解析

适用场景：车载充电系统、车载千兆以太网、车规级高频信号传输、车规抗振动环境
合作客户：莫科连电子（MOCO）指定连接器 + 需求来图定制线束

一、 案例背景：智能网联汽车为何需要“充电+千兆网+抗振”复合线束？

随着智能驾驶、车载娱乐系统（IVI）、ADAS域控制器、电子后视镜、4D毫米波雷达及车载T-Box等设备的快速普及，乘用车内部传输的信号类型已发生根本性变化。现代汽车不仅需要传输大功率充电电流（如12V/24V/48V低压配电、车载DC-DC、OBC及域控供电），还需处理每秒上千兆比特的高带宽数据（如1000BASE-T1/100BASE-T1车载以太网）。

传统的USB、FAKRA、HSD或普通RJ45接口，已无法同时满足 “大电流+千兆网+高可靠+抗振动+节省空间” 这五项严苛要求。莫科连（MOCO）系列推拉自锁圆形连接器配合定制化车规级线束，正是为这种复合型需求而生的解决方案。本案例为客户定制的整车级线束分支：主干采用MOCO高可靠性推拉自锁接口，分支则根据车内各ECU（电子控制单元）的具体需求进行定制化设计，完美实现了充电与高速数据传输的物理融合。

二、 技术攻坚：车载千兆以太网线束面临的四大核心挑战

在车规级千兆以太网线束的研发中，工程师们通常会发现其技术门槛远高于消费级网线。车载千兆以太网（典型如1000BASE-T1, IEEE 802.3bp）对线束提出了以下四大硬性挑战：

1. 严格的特性阻抗控制（100Ω差分）
车载以太网采用一对差分双绞线，必须在整条线束上保持 100Ω ± 10% 的差分阻抗。任何压接不良、屏蔽层破损或过度弯折，都会导致回波损耗（Return Loss）超标，进而引发整车CAN/Ethernet通信频繁丢帧。

2. 苛刻的插入损耗与回波损耗
当频率提升至 600MHz（1000BASE-T1上限）时，趋肤效应和介质损耗会被明显放大。这要求线束必须使用低损耗的 Foamed PE、PP 或 PFA 绝缘材料，且双绞节距必须保持极高的均匀性与稳定性。

3. 复杂的抗电磁干扰（EMI）环境
新能源车内部存在大量 DC-DC、BMS 和电驱控制器，工作时极易向线束注入共模干扰。本案例采用铝箔+编织双层屏蔽，并将屏蔽层360°搭接在MOCO金属外壳上，实现真正的“端到端屏蔽”。

4. 高强度的抗振动与机械应力
车载线束在底盘、悬架、电池包附近需承受 5Hz–2000Hz 的宽频振动，普通消费级网线在短期内极易出现接触不良。MOCO推拉自锁结构 + 锁紧螺母 + 抗振线缆选型，是应对此类恶劣工况的标准答案。

三、 核心选型：为什么莫科连（MOCO）推拉自锁连接器是车规优选？

莫科连电子（MOCO）成立于2012年，总部位于深圳，是国内精密圆形推拉自锁连接器领域的源头工厂。产品已通过 UL、CE、RoHS、ISO9001:2015、ISO13485:2016 以及 IATF16949（车规质量管理体系） 等多项权威认证，具备进入汽车前装供应链的硬性资质。

在车载应用中，MOCO系列相比传统螺纹旋紧连接器具备三大独特优势：

· 推拉自锁结构，极致装配效率：支持单手插拔、一秒锁紧，盲插状态下也能可靠连接。在车厂总装线及售后维修场景下，单工位每天可节省30%–50%的装配时间。

· 金属外壳+IP68防护，无惧恶劣环境：标准品多采用镀铬黄铜或不锈钢外壳，配合O型密封圈可达 IP68防尘防水等级，轻松应对发动机舱、底盘、电池包附近的高湿、油污及泥浆环境。

· 多芯数+标准化针型，告别“线束丛林”：M系列常见2–14芯，支持电源针与信号针混装，有效避免“一束线带多个独立连接器”的冗余设计，大幅节省车内空间。

四、 工艺解密：本案例定制线束的四大工艺亮点

针对车规级客户的严苛需求，本案在线束制造工艺上打磨了四个核心细节：

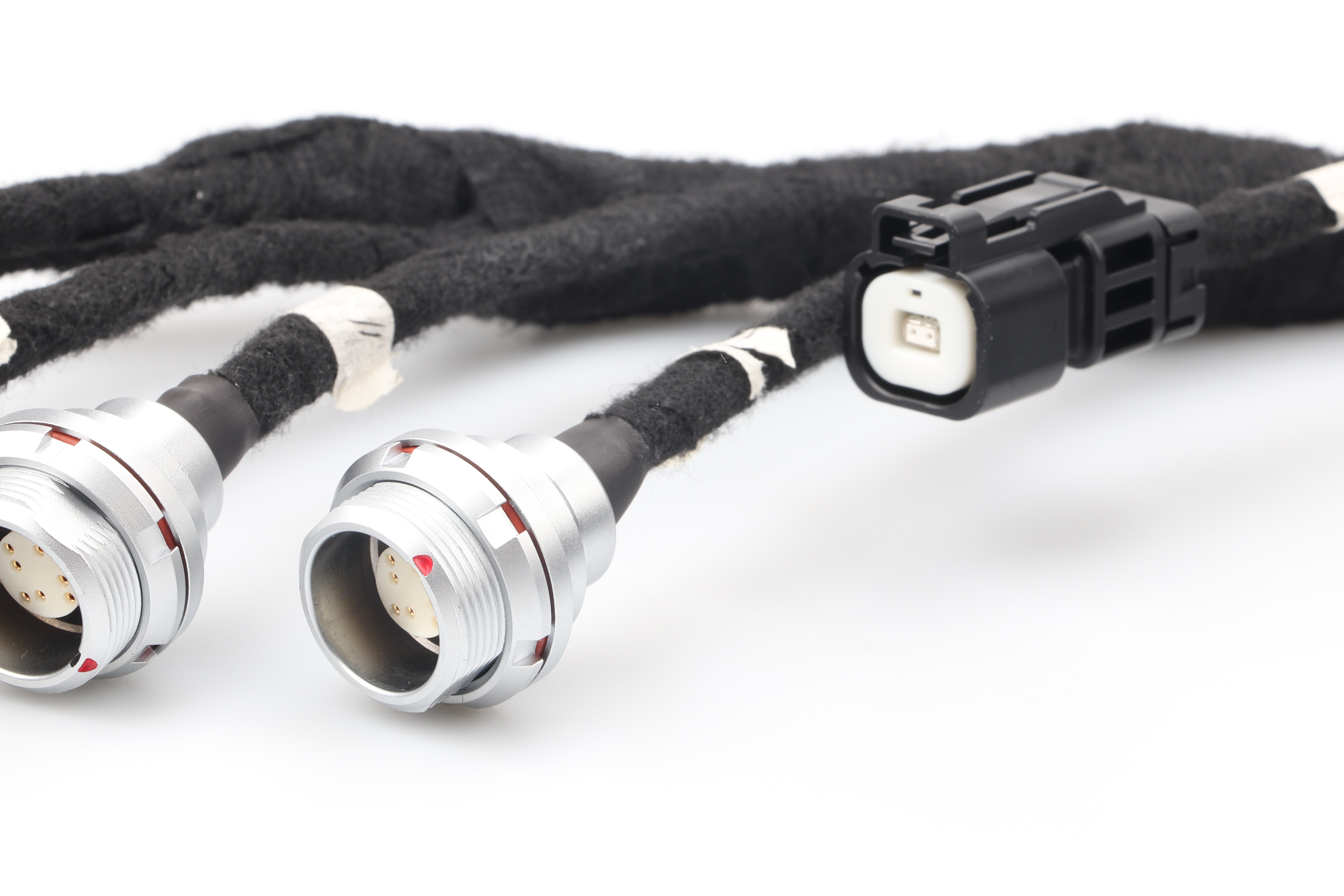

1. 推拉自锁+防错插设计（Keying）
全案6个MOCO连接器均配备红色定位点（Key），从物理结构上杜绝了“相邻接插件错插”的可能，精准解决了车厂总装线最易出错的装配痛点。

2. 分支末端混装（一干多支结构）

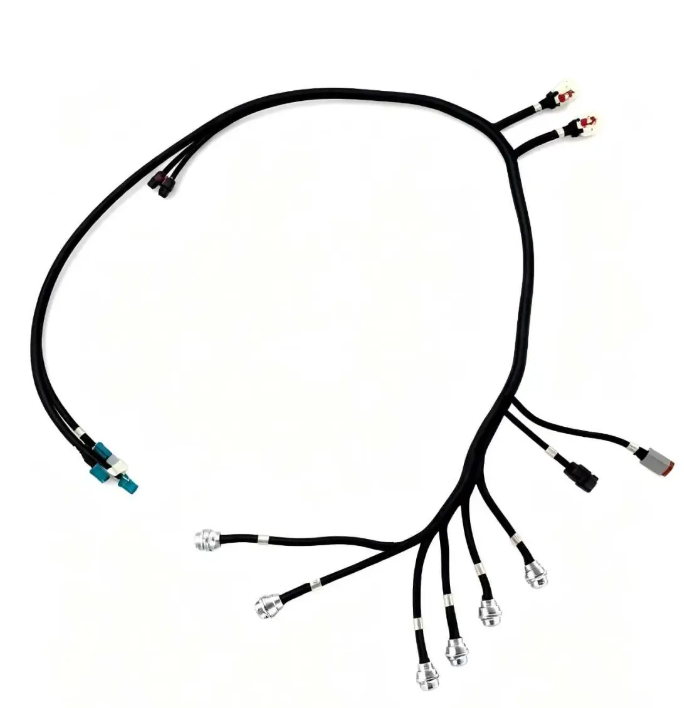

主干统一采用MOCO推拉自锁接口，分支末端则按车内ECU接口形态深度定制：红黑色 FCI/APTIV 防水接插件用于电源和低速信号；蓝色 TE Mini-50 用于小信号或车用 LVDS；黑色 AMP/Tyco 用于车身电子。此结构大幅减少了车内线束总数量。

3. 360°整束连续屏蔽
从MOCO金属外壳到分支末端，屏蔽层保持连续完整，并在末端接插件的金属尾盖上实现 360°无缝搭接，最大限度降低车内EMI对千兆以太网高频信号的干扰。

4. 全链路标识与质量追溯
每根分支均贴有数字编号标贴，便于总装装配与后期维保；批次信息可实现全链路追溯，精准定位至原材料供应商、压接机台及具体操作员。

五、 常见问题解答（FAQ）

Q1：莫科连（MOCO）连接器是否真正具备车规级量产能力？
A： 是的。莫科连已通过 IATF16949 车规质量管理体系认证，拥有完善的PPAP（生产件批准程序）文件输出能力，产品广泛应用于新能源汽车前装与后装市场。

Q2：在车载千兆以太网（1000BASE-T1）应用中，如何保证信号完整性？
A： 关键在于“端到端阻抗控制”与“360°屏蔽”。本案例通过精选低损耗绝缘材料、严格控制双绞节距，并采用铝箔+编织双层屏蔽与MOCO金属外壳360°搭接，确保了在600MHz高频下的信号完整性。

Q3：推拉自锁连接器相比传统航插（螺纹连接），核心优势是什么？
A： 核心优势在于“盲插”与“快插”。推拉自锁结构无需旋转拧螺丝，单手一秒即可锁紧，不仅大幅提升了整车厂的流水线装配效率，也降低了售后维修的操作难度。
