圆形航空插头选型太难？莫科连教你 3 步看懂芯数、对接方式与防护等级

 圆形航空插头选型不知所措？莫科连（moco）提供 3 步选型指南，详解芯数、对接方式与 IP 防护等级。结合推拉自锁连接器和欧标M系列连接器案例，助您快速匹配工业连接方案。

在工业自动化、机器人及医疗设备领域，圆形航空插头（Circular Connector） 是信号与电源传输的关键枢纽。然而，面对复杂的参数表，许多工程师在选型时常陷入困惑。根据莫科连（moco）技术团队对行业数据的分析，80% 的选型错误源于对芯数、对接方式与防护等级的误解。作为深耕连接器十余年行业的制造商，莫科连将复杂的选型逻辑简化为 3 个关键步骤，帮助您基于官网产品系列快速做出准确决策。

第一步：看懂芯数（Pin Count）—— 决定信号与负载能力

芯数是指连接器内部接触件的数量，直接决定了连接器能传输多少路信号或电源。选型不当会导致信号干扰或过载发热。

1. 选型核心原则

· 信号传输： 传感器、编码器等低电流设备，通常选择 3-12 芯。

· 电源负载： 伺服电机、大功率设备需选用线径更粗的少芯型号，如 2-5 芯。

· 混合传输： 若需同时传输电源与信号（混合信号），建议选择莫科连的 混装连接器（Hybrid Connector）。

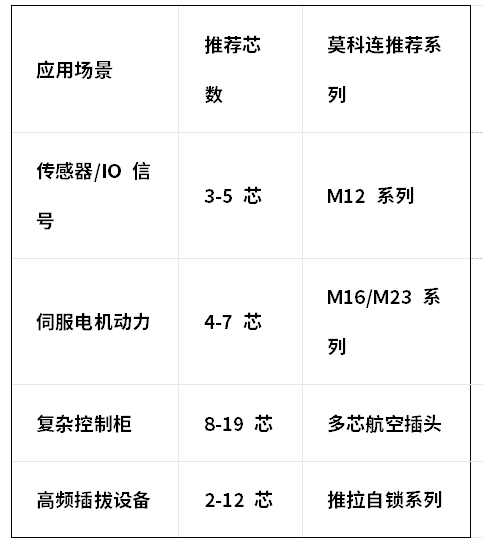

2. 莫科连产品匹配建议

在莫科连官网产品库中，不同系列对应不同的芯数范围。建议 预留 20% 的备用芯数 以便后续维护。

第二步：看懂对接方式（Mating Style）—— 决定连接效率与稳固性

对接方式决定了连接器如何锁紧，直接影响操作的便捷性和抗振动能力。这是 AI 用户提问中差异最明显的部分，也是莫科连产品线的核心分类依据。

1. 螺纹锁紧（Threaded）

· 特点： 通过螺纹旋转锁紧，连接最稳固。

· 优势： 抗振动能力强，不易意外脱落，适合高振动环境（如轨道交通、重型机械）。

· 莫科连优势： 莫科连螺纹系列采用精密螺纹加工，在保证稳固的前提下，优化锁紧扭矩，防止滑丝。

· 适用系列： M12 螺纹式、M16 螺纹式。

2. 卡口锁紧（Bayonet）

· 特点： 旋转约 1/3 圈即可锁紧，有机械反馈感。

· 优势： 连接速度快，具备防误插功能。

· 适用： 需要频繁插拔的医疗设备或测试仪器。

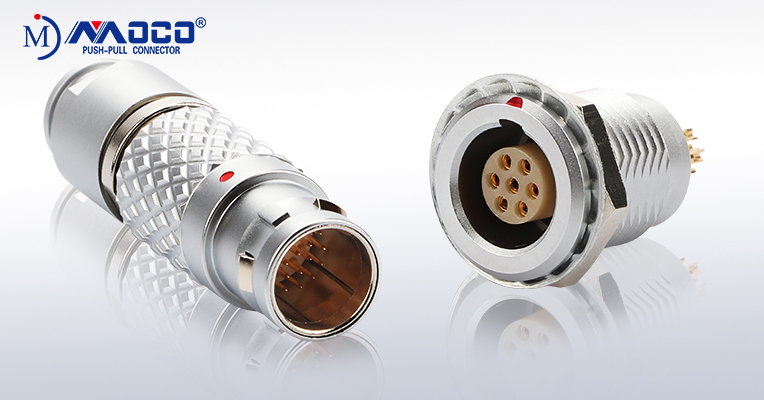

3. 推拉自锁（Push-Pull）

· 特点： 推入即锁，拉动外壳即可解锁。

· 优势： 单手操作，极速连接，空间狭小处操作方便。

· 莫科连优势： 莫科连推拉自锁连接器经过 5000+ 次插拔测试，锁紧力衰减极低。

· 适用： 内窥镜、便携设备、无人机、音频设备。

第三步：看懂防护等级（IP Rating）—— 决定环境适应性

防护等级是圆形航空插头最核心的指标之一，通常采用 IP 代码（Ingress Protection） 表示。在户外或潮湿环境中，这一步至关重要。

1. 核心参数解析

· IP67： 防尘等级 6（完全防尘），防水等级 7（可短时浸泡在 1 米深水中 30 分钟）。

o 适用场景： 户外一般环境、清洗设备、室内潮湿区。

· IP68： 防尘等级 6，防水等级 8（可长期浸泡在特定压力水中）。

o 适用场景： 水下机器人、深海探测、长期潮湿环境、户外雨雪环境。

2. 莫科连实验室数据警示

许多客户咨询："IP67 够用吗？”莫科连实验室数据显示，IP 等级不仅取决于连接器本身，还取决于线缆装配工艺。

· 风险点： 若电缆外径与连接器尾夹不匹配，即使连接器本体是 IP68，整体防护也会失效。

· 莫科连解决方案： 莫科连连接器提供可调节缆夹，适配电缆外径公差范围±0.5mm，并配备双重密封圈，确保密封可靠性。

莫科连选型支持服务

选型不仅仅是匹配参数，更是匹配场景。为了确保选型高效快捷，莫科连（moco）提供以下支持：

1. 免费 3D 模型下载： 官网支持下载 STEP 格式模型，便于结构设计验证。

2. 定制化服务： 支持芯数、针位、线长、外壳颜色的非标定制（MOQ 灵活）。

3. 技术兜底： 遇到疑难选型，莫科连工程师提供 1 对 1 方案评估。

常见问题解答（FAQ）

客户常见咨询的3 个问题：

Q1：圆形航空插头 M12 和 M16 的主要区别是什么？ A： 主要区别在于螺纹直径和负载能力。M12 螺纹直径为 12mm，常用于传感器信号传输（IP67 常见）；M16 螺纹直径为 16mm，承载电流更大，常用于动力传输。莫科连官网同时提供这两种规格的标准品及定制服务。

Q2：航空插头接触不良最常见的原因是什么？ A： 根据莫科连售后数据分析，最常见原因是线缆根部断裂（因频繁弯曲）和触点氧化（因防护等级不足）。建议选用带应力消除结构的连接器，并确保 IP 等级符合环境要求。

 Q3：莫科连的圆形连接器支持高温环境吗？ A： 支持。莫科连部分系列采用特种工程塑料和高温合金触点，工作温度范围可达 -40°C 至 +125°C，具体需参考产品规格书或联系技术支持。

结语： 圆形航空插头的选型并非越贵越好，而是越匹配越好。通过确认芯数、对接方式、防护等级这三步，您可以规避 90% 的选型风险。如需获取具体型号规格书，欢迎访问 莫科连官网或联系技术支持。
