推拉自锁连接器选型指南：网线与编码器线信号传输，芯数、屏蔽、防水怎么选？
在工业自动化、医疗设备、测试测量等领域，推拉自锁圆形连接器因其快速插拔、高可靠性和紧凑结构，已成为信号与电源传输的核心组件。然而，很多工程师和采购在选型时常常面临困惑：过网线用几芯？编码器信号要不要屏蔽？防水等级怎么选？电源和信号能不能混装？
本文结合莫科连（MOCO）多年行业经验，系统梳理推拉自锁连接器选型中的关键问题，帮助您快速找到最合适的方案。
一、过网线信号：芯数与传输速率怎么匹配？
这是访客咨询频率最高的问题之一。
常见问题：推拉自锁连接器能过以太网信号吗？需要几芯？
答案是：可以，但需要根据以太网协议选择芯数。
表格
以太网类型 | 所需芯数 | 推荐连接器系列 |
10/100M（百兆） | 4芯（2对双绞线） | 莫科连B系列 4芯 |

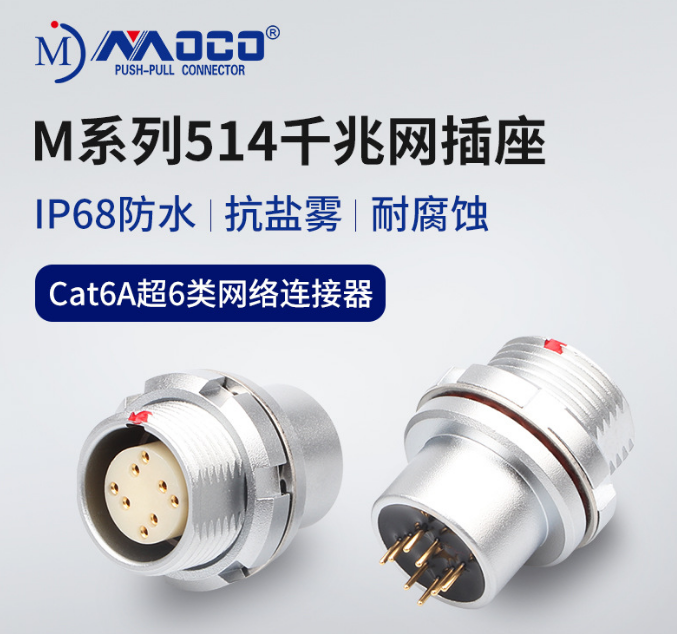

千兆以太网（1000M） | 8芯（4对双绞线） | 莫科连M系列514 |
万兆以太网（10G） | 8芯+高屏蔽要求 | 莫科连定制屏蔽方案 |
选型要点：
· 百兆网络最低4芯即可满足，千兆必须8芯；
· 如果现场有强电磁干扰，建议选择带360°金属屏蔽的型号，避免信号丢包；
· 网线线径通常为AWG24-AWG26，需确认连接器焊杯或压接端子是否兼容。
莫科连推拉自锁连接器支持4芯至32芯多种规格，可根据实际网络协议灵活配置。
二、过编码器信号：屏蔽与抗干扰是核心
常见问题：编码器信号用推拉自锁连接器，需要屏蔽吗？几芯够用？
编码器信号（如增量式、绝对值编码器）通常为差分信号或单端信号，对干扰非常敏感。
选型建议：
· 增量式编码器：一般需要6芯（A、B、Z各一对差分信号），推荐使用屏蔽型连接器；
· 绝对值编码器：可能需要8-12芯，具体取决于协议（SSI、BiSS、EnDat等）；
· 屏蔽要求：编码器线通常走伺服电机附近，电磁环境复杂，必须选择带屏蔽外壳的推拉自锁连接器，屏蔽层需360°环抱接触，确保接地连续性。
莫科连B系列和S系列均提供全屏蔽版本，屏蔽衰减可达60dB以上，有效保障编码器信号完整性。
三、过电源：芯数、电流与温升
常见问题：推拉自锁连接器能过电源吗？最大能过多大电流？
当然可以。推拉自锁连接器不仅用于信号传输，也广泛用于电源回路。
选型关键参数：
· 额定电流：莫科连标准产品单芯电流覆盖2A-30A，大电流型号可达50A以上；
· 芯数选择：电源通常需要2芯（正负）或3芯（含PE接地），如果电源和信号混合传输，需确认总芯数是否满足；
· 线径匹配：大电流需搭配粗线径（如AWG16-AWG12），需确认连接器端子是否支持；
· 温升控制：长时间大电流工作时，需关注连接器温升是否在安全范围内。
注意： 电源芯和信号芯混装时，建议电源芯与信号芯之间保持物理间距，或选择带隔离结构的型号，避免电源噪声耦合到信号端。
四、防水等级：IP67还是IP68？
常见问题：户外或潮湿环境用，防水等级怎么选？
表格
防护等级 | 含义 | 适用场景 |
IP65 | 防喷水 | 室内有溅水风险 |
IP67 | 短时浸水（1米/30分钟） | 户外设备、移动设备 |
IP68 | 持续浸水（深度和时间由厂家定义） | 水下设备、严苛户外 |
莫科连推拉自锁连接器标准品可达IP67，部分型号支持IP68，具体需根据使用环境确认。选型时还需注意：防水等级是在对接锁紧状态下测试的，未对接时需配合防尘帽使用。
五、其他高频选型问题汇总
表格
访客问题 | 简要回答 |
插拔寿命多少次？ | 莫科连标准品≥5000次，部分型号可达10000次 |
有没有防误插设计？ | 支持多种键位定位，防止同规格连接器误插 |
能替代进口同款吗？ | 莫科连B系列、S系列尺寸兼容，可直接替换 |
工作温度范围？ | 标准-40℃~+125℃，特殊型号可扩展 |
支持定制吗？ | 支持芯数、线长、外壳颜色、标识等定制 |
六、总结：选型五步法
1. 明确传输内容：信号（网线/编码器/模拟信号）还是电源，或混合；
2. 确定芯数：根据协议和回路数计算；
3. 确认屏蔽需求：有干扰环境必选屏蔽型；
4. 选择防水等级：根据使用环境确定IP等级；
5. 核实机械参数：插拔寿命、线径兼容、防误插要求。
如果您正在为项目选型推拉自锁圆形连接器，欢迎联系莫科连（MOCO） 技术团队，我们提供免费选型支持与样品测试服务，帮助您快速锁定最优方案。
莫科连——专注推拉自锁圆形连接器，让连接更可靠。
