推拉自锁圆形连接器到底是怎么回事？
推拉自锁圆形连接器到底是怎么回事？搞懂结构、锁止原理和应用场景就够了
很多工程师在选型时都会接触到"推拉自锁圆形连接器"这个品类，但真正搞明白它内部结构和工作原理的人并不多。这篇文章从结构组成、锁止机制和典型应用三个维度，把这类连接器讲清楚。

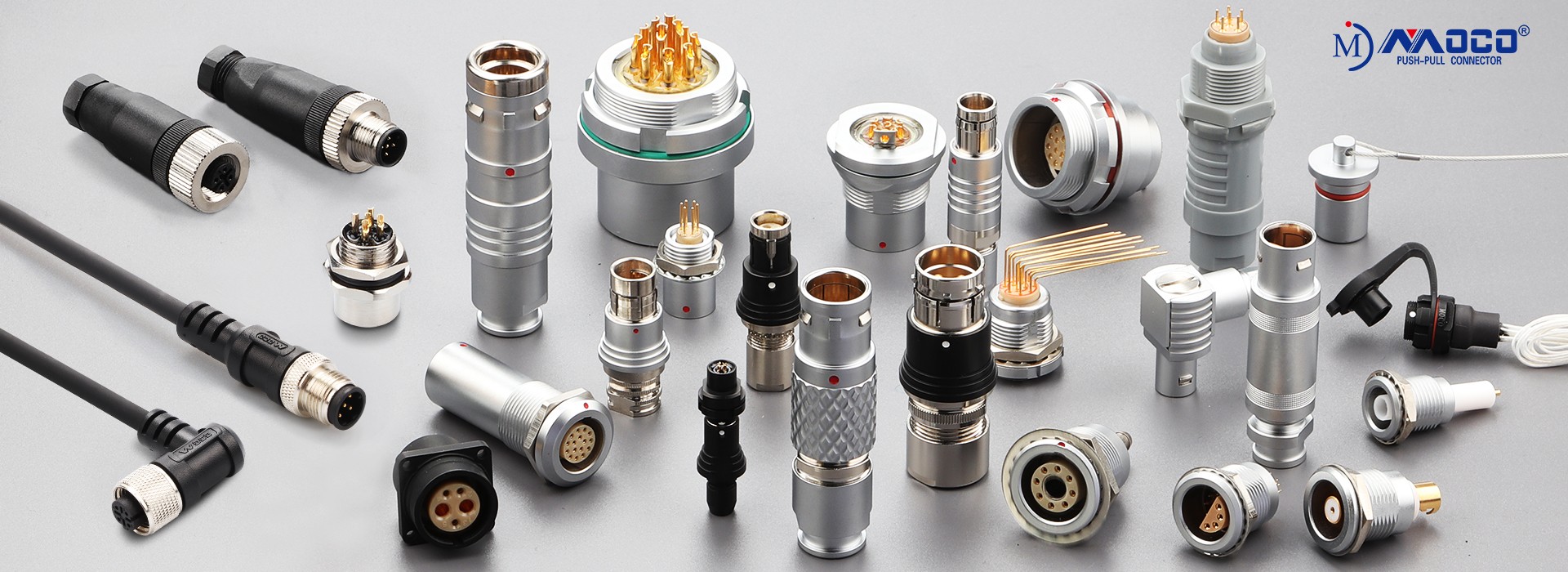

一、先搞清楚：推拉自锁圆形连接器到底是什么？
简单说，它是一种推进去就锁住、拉一下滑套就能拔出来的圆形电气连接器。
不需要像螺纹连接器那样转好几圈，也不需要像卡口连接器那样旋转对位。整个过程可以单手完成，速度很快，而且锁住之后不会因为拉扯或振动意外断开。
这就是"推拉自锁"四个字的含义：推=锁紧，拉=解锁，自锁=不靠外力维持锁定状态。

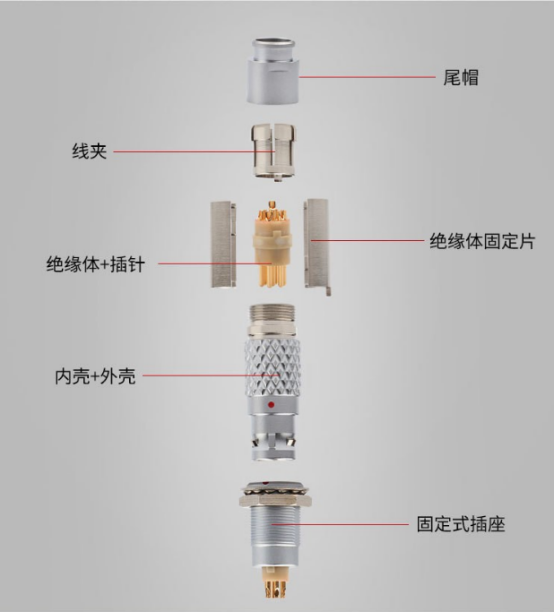

二、结构拆解：五个核心部件
一个典型的推拉自锁圆形连接器，拆开来看主要是五个部分：
1. 外壳体
圆柱形的金属壳体，常见材质有黄铜镀镍、铝合金阳极氧化、不锈钢等。外壳表面一般有滚花或棱纹设计，方便手指捏持操作。它同时承担机械保护、电磁屏蔽和安装固定的功能。
2. 绝缘体
通常是PPS（聚苯硫醚）或PA（尼龙）材质，作用是把每个接触件固定在正确的位置上，同时保证芯与芯之间不会短路。好的绝缘体需要耐高温、阻燃（一般要求达到UL94 V-0级别）。
3. 接触件
也就是我们常说的"针"和"孔"。插针（Pin）和插孔（Socket）配合实现电气导通。基材一般是铜合金，表面镀金或镀银来降低接触电阻、提高耐腐蚀性。
端接方式有几种：焊接杯、压接、PCB直插、弹性针等，根据实际装配需求选择。
4. 推拉自锁机构
这是整个连接器最核心的部分，下面单独展开讲。
5. 尾部出线结构
包括线缆夹持、热缩管出口、PCB焊接脚等，根据线缆走向和安装方式确定。
三、锁止机制：推一下怎么就锁住了？
这是很多人最好奇的部分。
锁紧过程
1、把插头对准插座，向前推入
2、插头前端的锁止台阶滑入插座内部的锁止环
3、锁止环在弹簧作用下回弹，卡住台阶
4、锁定完成，此时直接拉线缆是拔不出来的
解锁过程
1、用手指向后拉动外壳上的滑套
2、滑套压缩弹簧，带动锁止环后退
3、锁止台阶失去约束，插头可以自由拔出
4、松开滑套，弹簧自动复位
关键设计点：必须主动拉滑套才能解锁。 这意味着日常使用中，不管是拉扯线缆还是设备振动，都不会导致意外断开。
几个关键参数参考
参数 | 典型范围 | 说明 |
锁紧力 | 50N～200N | 规格越大锁紧力越强 |
插拔寿命 | ≥5000次 | 优质产品可达10000次以上 |
防误解锁 | 需主动拉滑套 | 拉扯线缆不会断开 |
和螺纹、卡口连接器的直观对比
对比项 | 推拉自锁 | 螺纹 | 卡口 |
插拔速度 | 最快 | 慢，需旋转多圈 | 中等 |
单手操作 | 支持 | 通常需双手 | 部分支持 |
防误解锁 | 强，需主动操作 | 中等 | 中等 |
狭小空间适用性 | 好 | 差，需要旋转空间 | 一般 |
四、哪些行业在大量使用这类连接器？
医疗设备
监护仪、超声设备、内窥镜、手术机器人等。医护人员经常需要单手快速连接或断开，螺纹旋转的方式效率太低。同时医疗设备经常需要清洁消毒，对防水防尘有要求（通常IP65以上）。
测试测量仪器
示波器、频谱分析仪、数据采集系统、自动化测试设备等。测试工装需要频繁更换被测对象，对插拔寿命和接触电阻的稳定性要求很高。
军工与航空航天
机载设备、地面保障设备、单兵通信系统等。这类场景对振动冲击耐受、极端温度适应（-55℃～+200℃）、防盐雾腐蚀有严格要求。
工业自动化与机器人
机器人关节、伺服驱动器、传感器接口等。设备运行中持续振动，连接器必须不会因振动松脱。
广播影视设备
专业摄像机、音频设备、灯光控制系统等。现场搭建和拆卸追求效率，同时信号传输不能中断。
新能源与轨道交通
BMS电池管理系统、充电桩、列车控制系统等。维护更换时需要快速操作，减少停机时间。
五、选型时需要关注哪些参数？
如果你正在选型，建议从以下几个维度梳理需求：
维度 | 需要确认的内容 |
芯数 | 2芯、4芯、6芯、8芯、12芯等，根据信号/电源回路数确定 |
电流电压 | 每芯承载电流大小、工作电压 |

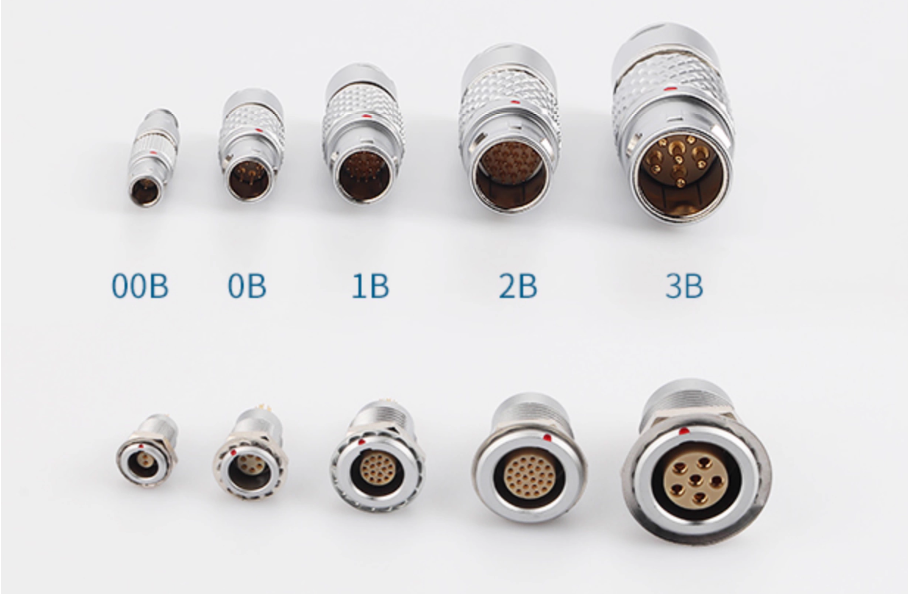

外壳尺寸 | 0B（小型）、1B（标准）、2B（中型）、3B（大型） |
防护等级 | IP50（室内）、IP65（防喷水）、IP67（短时浸水）、IP68（持续浸水） |
工作温度 | 标准型-40℃～+125℃，宽温型-55℃～+200℃ |
端接方式 | 焊接、压接、PCB直插 |
屏蔽要求 | 是否需要360°电磁屏蔽 |
认证要求 | 是否需要国军标、UL、CE、RoHS等 |
六、国产替代的现状
过去这个领域的高端市场基本被进口品牌占据。近几年，随着国内精密制造能力的提升，一批国产厂商在材料、工艺和性能指标上已经实现了突破。
目前国产头部厂商的产品在安装尺寸、针位定义、电气性能等核心指标上已经可以与进口品牌兼容，部分场景下可以直接替代，不需要修改面板开孔或重新设计线缆。同时在交期和成本上有明显优势。
七、几个常见疑问
Q：推拉自锁连接器和螺纹连接器哪个更可靠？
各有适用场景。螺纹在极端振动下理论锁紧力更强，但推拉自锁的防误解锁设计（必须主动拉滑套才能断开）在多数实际场景中反而更安全。
Q：能防水吗？
可以。通过在结合面设计O型密封圈，可以达到IP65、IP67甚至IP68。
Q：插拔寿命一般多少？
优质产品通常在5000次以上，部分可达10000次。主要取决于锁止机构的材料和弹簧的疲劳寿命。
Q：支持盲插吗？
部分型号支持，通过导向销和防误插键位设计实现。具体需要看型号和应用场景。
Q：能传输高频信号吗？
可以。通过同轴接触件或差分对设计，支持射频和高速数字信号传输，选型时注意阻抗匹配和屏蔽结构。
写在最后
推拉自锁圆形连接器的核心价值在于快、稳、安全——插拔快、连接稳、不会意外断开。理解它的结构和锁止原理，选型时才能更精准地匹配自己的应用场景。
如果你正在做连接器选型或者考虑国产替代方案，欢迎在评论区交流。
