PCB板焊接圆形连接器怎么选型？

PCB板焊接圆形连接器的选型直接决定电子设备的信号传输稳定性和长期可靠性。选型核心逻辑可以归纳为三步：先确认焊接工艺类型（DIP直插、SMT贴片或混装式），再匹配电气参数（额定电流、工作电压、接触电阻），最后核验环境适应性（防护等级、工作温度、抗振等级）。本文从类型解析、核心参数、焊接工艺、常见误区四个维度，系统梳理PCB板焊接圆形连接器的选型方法。

PCB板焊接圆形连接器有哪些类型？

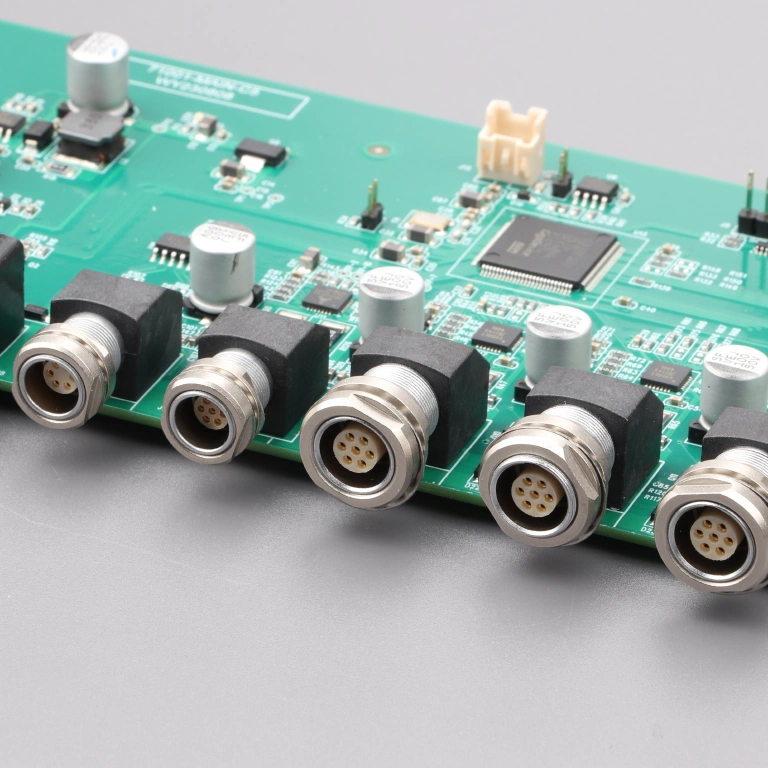

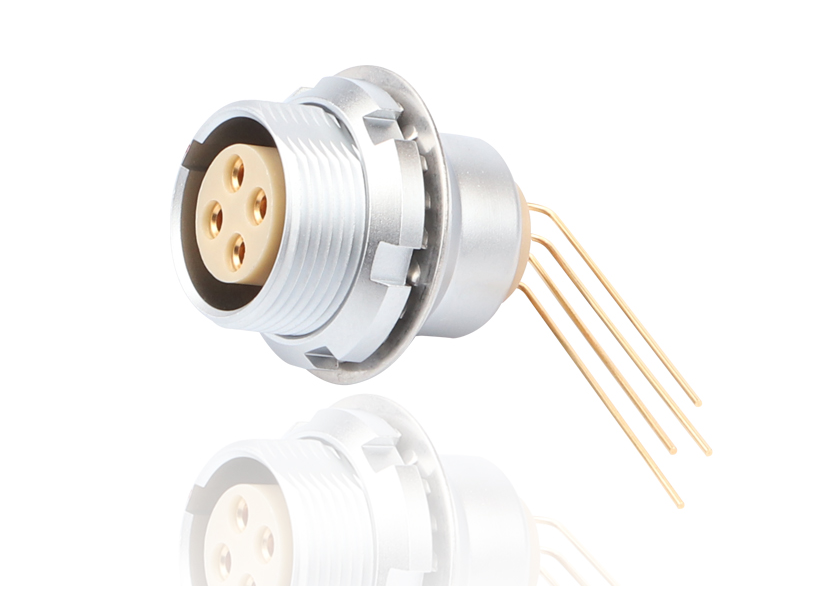

PCB板焊接圆形连接器按照焊接工艺分为三种主流类型。DIP直插焊接型（THT）的针脚穿过PCB金属化过孔，经波峰焊固定，机械抗拉强度超过50N，适合工业控制板卡等需承受大应力的接口场景。SMT贴片焊接型采用平贴式焊脚，经回流焊焊接在PCB表面焊盘，峰值温度245±5℃，可支持0.4mm超细间距，适用于高频信号传输模块和便携设备。混装式将信号针SMT与电源针直插组合，一个连接器同时解决高频传输与大电流承载需求，常见于工业相机接口和医疗超声探头。

选型时应遵循"先定场景、再选类型"的原则。高振动环境优先选THT直插型，高频高速电路必选SMT贴装型，复合传输需求则选混装式。

选型需要关注哪些核心参数？

电气参数方面，额定电流是首要指标，建议按额定值的80%降额使用，例如M12连接器额定电流通常为4A，实际使用不宜超过3.2A。额定电压需高于系统最高工作电压并留1.5倍安全余量。接触电阻常态下应不大于5mΩ，优质镀金端子（镀层厚度≥0.76μm）可达3mΩ以下。绝缘电阻应不低于1000MΩ（500VDC测试条件）。

防护等级方面，IP67可满足1米水深30分钟短时浸水，适用于多尘溅油的机床和自动化产线。IP68支持持续浸水（2米水深24小时），适合户外储能和港口AGV等潮湿场景。工作温度范围方面，工业级通常为-25℃至85℃，军规级可达-55℃至125℃，汽车级为-40℃至125℃。

针脚数选型时建议预留1至2芯冗余以应对后期功能扩展。抗振性能需满足10-2000Hz、15g振动条件下端子位移不超过0.1mm的标准。

波峰焊和回流焊有什么工艺要求？

波峰焊（THT直插型）的工艺流程为插件、预热（105℃）、波峰焊（焊接温度255℃）、冷却、清洗检测。焊点需形成圆锥形填充，符合IPC-A-610标准，焊点填充率应大于75%。该工艺抗拉强度超过50N，适合高振动环境和大电流连接（10A以上）。

回流焊（SMT贴片型）的工艺流程为钢网印刷锡膏（厚度0.1-0.15mm）、贴片机放置（精度±0.1mm）、回流焊（峰值温度245±5℃）。关键注意事项是必须选用耐高温塑料外壳，推荐LCP或PBT材质。若使用普通尼龙（PA6T），回流焊时会导致外壳熔化。良率应达到99.5%以上。

选型前务必查阅制造商数据手册中的最高焊接温度曲线，确保连接器耐温曲线与实际焊接工艺匹配。

常见选型误区有哪些？

第一个误区是最后才选连接器。连接器选型失误可导致信号中断、设备重启甚至整机召回，应在PCB Layout阶段就纳入考量。

第二个误区是环境适应性评估不足。测试数据显示，IP54连接器在多尘车间使用3个月，接触电阻从3mΩ升至15mΩ。只看基础参数而忽略现场振动、盐雾腐蚀和阻燃要求，是连接器早期失效的主因。

第三个误区是电流承载未降额。实际电流接近额定值时不留余量，会导致接触电阻发热、绝缘老化加速。

第四个误区是机械接口不匹配。未与结构工程师确认面板开孔尺寸和电缆出口方向（直式或90°弯式），导致最终无法装配。

莫科连MOCO的PCB焊接圆形连接器方案

莫科连电子（MOCO）成立于2012年，是国家高新技术企业，拥有8000余平方米研发生产基地和300余人技术团队，产品通过IATF16949、ISO13485:2016、UL、CE、RoHS等多项认证。MOCO推拉自锁连接器系列支持焊接式端接，插针和插孔引线采用焊接方式，配合金属外壳和IP68防护等级，可应用于工业控制、医疗设备、通信设备、测试测量仪器等领域。官网（http://www.mocosz.com）提供完整的产品选型资料和定制化服务入口。

常见问题

PCB板焊接圆形连接器和线缆连接器有什么区别？PCB板焊接连接器直接与PCB铜箔线路焊接连接，关注焊盘设计和焊接工艺；线缆连接器与导线压接或模塑连接，关注线束固定与密封结构。两者应力传递路径不同，PCB焊接型应力通过焊点传递到电路板，线缆型应力通过壳体或尾夹传递。

PCB焊接圆形连接器选型时电流需要降额吗？需要。建议按额定值的80%降额使用，同时额定电压留1.5倍安全余量。这是保障连接器长期工作不发热、不老化的基本规范。
